Flexible LED Leisten 12V farbig 60LEDs/m 5m

Variante

57,67 €*

Nettopreis: 48,46 €

Inhalt: 5 Meter (11,53 €* / 1 Meter)

Preise inkl. MwSt. zzgl. Versandkosten

Lieferzeit ca. 3-5 Werktage*

Produktnummer: 663STR-5022505

Hersteller: PUR-LED GmbH & Co. KG

Hersteller-Nr.: STR-5022505

Gewicht: 0,11 kg

Mindestabnahme: 1

Unsere Vorteile

Kauf und Beratung beim LED-Experten
Profi-Produkte aus über 15 Jahre Erfahrung
LED-Technik ist unsere Leidenschaft
Kostenloser Versand ab 150€ Bestellwert (DE)

Produktinformationen "Flexible LED Leisten 12V farbig 60LEDs/m 5m"

Flexible 12V LED Leisten farbig für Indoor-Anwendungen mit 60 LEDs/m

Diese preisgünstigen LED Leisten eignen sich für Indoor-Anwendungen und sind ideal zur Effekt- und Raumbeleuchtung. Mit diesen flexiblen LED Leisten lassen sich beispielsweise Regale oder Vitrinen ausleuchten oder einzelne Möbelstücke durch gezielte Anbringung zur Geltung bringen. In dieser Ausführung lässt sich das LED-Band bei Bedarf mit allen von uns angebotenen ALU-Profilen kombinieren.

Für einen nachhaltigen Betrieb beachten Sie bitte die Angaben zur Kühlung der LED Leisten im Datenblatt.

Die wichtigsten Features

Die Versorgungsspannung von 12V ermöglicht eine große Auswahl an Netzteilen und die Verwendung im KFZ-Innenraum
Der Abstrahlwinkel von 120° sorgt für eine großflächige Ausleuchtung
Die Bestückungsdichte von 60 LEDs/m gewährleistet eine gleichmäßige und homogene Lichtverteilung
Durch ein Teilungsmaß von 50mm können Sie die LED Leiste genau auf Ihre Bedürfnisse anpassen

Verfügbare Lichtfarben

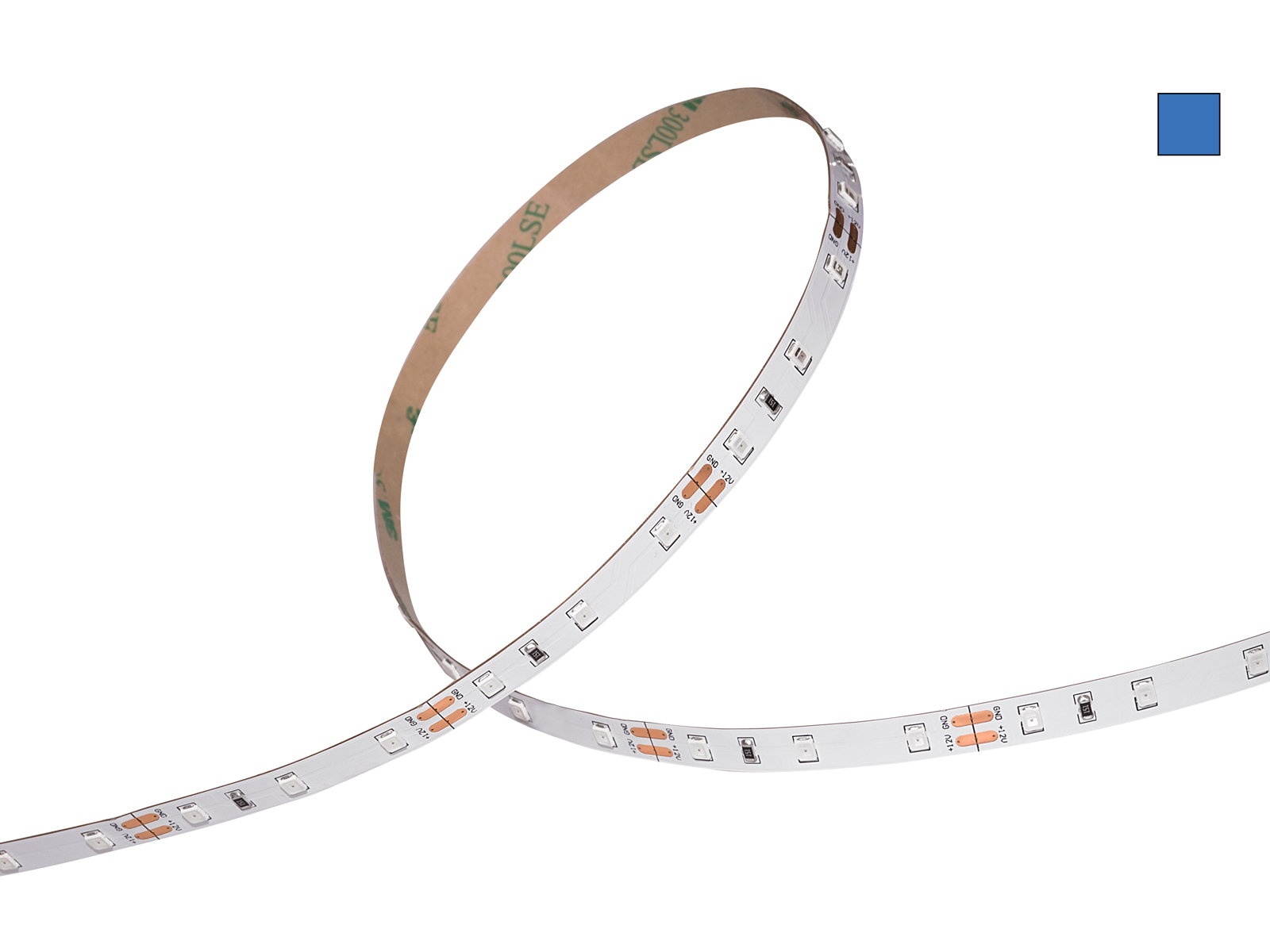

Blau 470nm

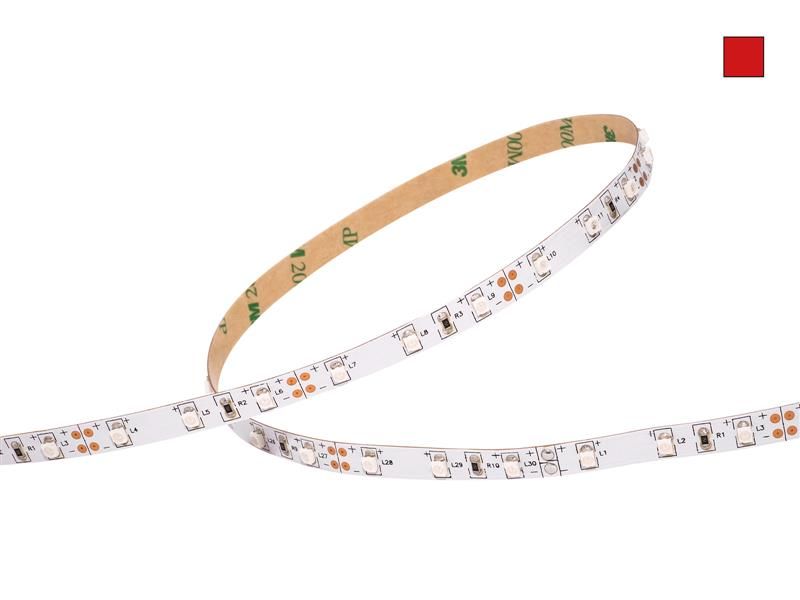

Rot 630nm

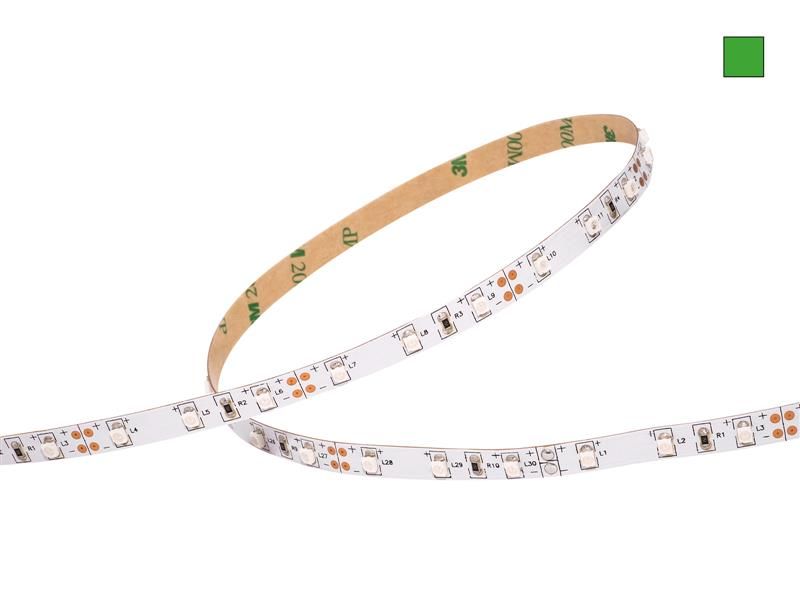

Grün 515nm
Ambergelb 595nm
UV 420nm (Ultraviolett für ganz besondere Effekte)

Anwendungsbeispiele:

Effektbeleuchtung von Schränken, Vitrinen und Regalen
Hervorheben von einzelnen Möbelstücken durch gezielte Beleuchtung
Beleuchtung im KFZ-Innenraum z.B. bei Wohnmobilen
Barrierefreiheit steigern durch das Ausleuchten von Treppenstufen und anderen Stolperfallen
Stimmungsvolle Beleuchtung in Party-Kellern
Indirekte Beleuchtung von abgehängten Decken
HIntergrundbeleuchtung von TV-Geräten
Viele weitere Anwendungen im Indoor-Bereich möglich.

Technische Daten der 12V LED-Streifen

Ausführung	Indoor, Flexibel
Spannungsversorgung	12V DC
Lichtstrom	30-340 lm/m je nach Farbtemperatur
Leistung	4 W/m
Bestückungsdichte	60 LEDs/m
Abstrahlwinkel	120°
Breite	8 mm
Höhe	2 mm
Teilung	50 mm
Farbwiedergabeindex RA:	-

Weitere technische Angaben entnehmen Sie bitte dem Datenblatt.

In Unserem Shop finden Sie eine große Auswahl an passenden 12V Netzteilen

Eigenschaften "Flexible LED Leisten 12V farbig 60LEDs/m 5m"

·Anzahl LEDs/m:	60 LEDs/m
·Bauform/Montage:	Flexibel (Stripes)
·Farbtemperatur/Lichtfarbe:	Ge/Rt/Gr/Bl/UV
·Konstantspannung:	12V
·Leistung/Meter:	< 10W/m
·Lichtstrom Lm/m:	bis 500 lm/m
·Verwendung/IP-Code:	IP20 - IP44 (indoor)

Datenblätter & weiterführende Infos zum Produkt

Datenblatt LED Leisten farbig 60

Hersteller "PUR-LED GmbH & Co. KG"

PUR-LED GmbH & Co.KG

wurde 2004 gegründet und 2009 in die PUR-LED GmbH & Co. KG UMGEWANDELT. Das Spezialgebiet umfasst LED-Strips, LED-Panels, Netzteile, Steuerungen/Controller sowie LED-Aluminiumprofile.

Seit über 10 Jahren bieten wir Weltweit Produkte des Herstellers PUR-LED an. Nachstehend unser Portfolio der Produkte. Tipp: Verwenden Sie die Filterfunktion zum schnellen finden des gewünschten Artikels, oder rufen Sie uns an.

PUR-LED GmbH & Co. KG
Dr.-Dieter-Curschmann-Str.9 - 55278 Undenheim - Germany

E-Mail: info@pur-led.de

Weiterführende Links des Herstellers

Hersteller-Webseite

Keine Bewertungen gefunden. Teilen Sie Ihre Erfahrungen mit anderen.

Sicherheitshinweis

Nicht steckerfertige Geräte mit 230V - Anschlussklemmen/Anschlüssen gelten als sicherheitsrelevant und dürfen nur von Elektrofachhandwerkern bzw. qualifiziertem Fachpersonal (z.B IEC 60364, VDE0100, VDE0105) eingebaut bzw. installiert werden.
