Produktinformationen "wDALI RM8 0-10V Interface via Funk"
Kabelloses Schaltrelais zur DALI und PWM Funk Steuerung mit Sender und Empfänger
Kabelloser und über wDALI gesteuerte 1-10V Schnittstelle mit integriertem Relais zum Schalten von Verbrauchern mit 1-10V Steuereingang.

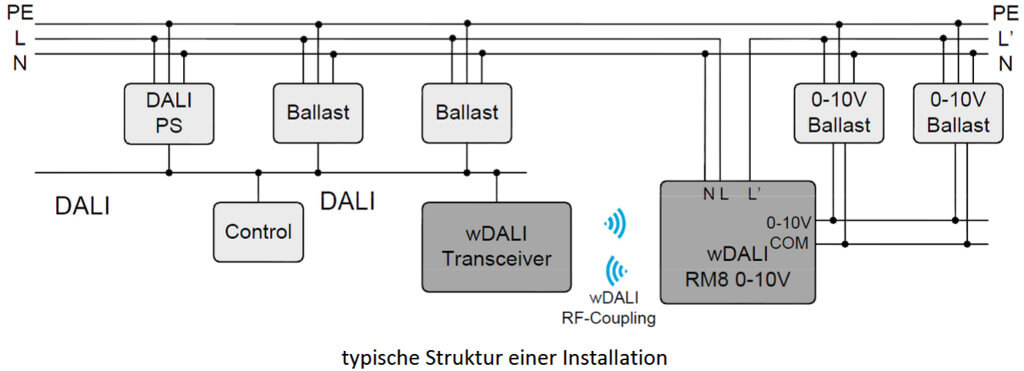

Mit dem wDALI RM8 0-10V wird die Integration von räumlich getrennten schaltbaren Lasten wie zum Beispiel Stehleuchten und Außenleuchten in ein DALI System ermöglicht. Die Lasten können mit DALI-Befehlen ein- und ausgeschalten werden.
Überblick:
- Drahtlosen Anbindung von elektronischen Vorschaltgeräten mit PWM Steuereingang an einen DALI-Bus

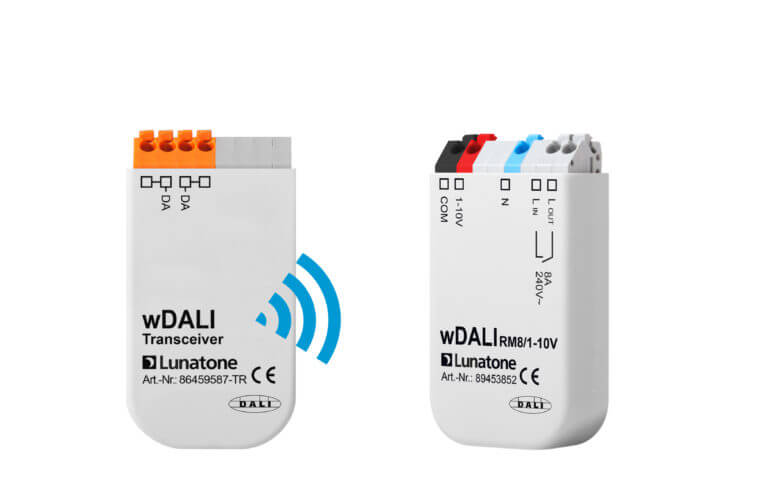

- 2 Komponenten: eine mit dem DALI-Bus verbundene Sendeeinheit und ein Empfangsmodul mit 0-10V Ausgang und Schaltrelais
- Schaltrelais zum zusätzlichen Ein/Ausschalten der EVG-Leistungsversorgung
- PWM-Ausgang bietet den Vorteil störsicherer Signalübertragung, geeignet zum Ansteuern von elektronischen EVGs mit PWM- Steuereingang (z.B.: Meanwell HLG, HLN, NPF oder LPF Serie)
- Umwandlung des DALI Dimmlevels in ein entsprechendes PWM Signal (0%-100%)
- DALI DT5 kompatibel: lineare und logarithmische Steuerkennlinie
- DALI DT5-kompatibel: umschaltbarer Ausgangsspannungsbereich (0-100% /10-100% PWM)
- Ausgangstrom bis 1mA
- Die Steuerung des Relaiskontakts ist an den Dimmwert gebunden, ist dieser 0 schaltet das Relais aus, bei jedem größeren Wert ist das Relais ein
- Die Versorgung des Sendemoduls erfolgt direkt über die DALI-Leitung, die Versorgung des Empfängers vom Netz
- Einfache Konfiguration mit DALI-Cockpit Softwaretool
| Elektrische Daten Transmitter | |
| Versorgung | aus DALI Bus |
| typ. Stromaufnahme | 3,8 mA |
| Eingang | DALI |
| Funktion und Verhalten nach PowerOn | programmierbar, PowerOn bezieht sich hier auf die Rückkehr der Busversorgung |
| Frequenzband | 2,4 GHz |
| Technische Daten Transmitter | |
| Umgebungstemperatur | -10°C bis + 50°C |
| Schutzklasse | IP20 |
| Anschlussdrähte Querschnitt | max. 1,5mm² |
| Montage | Doseneinbau |

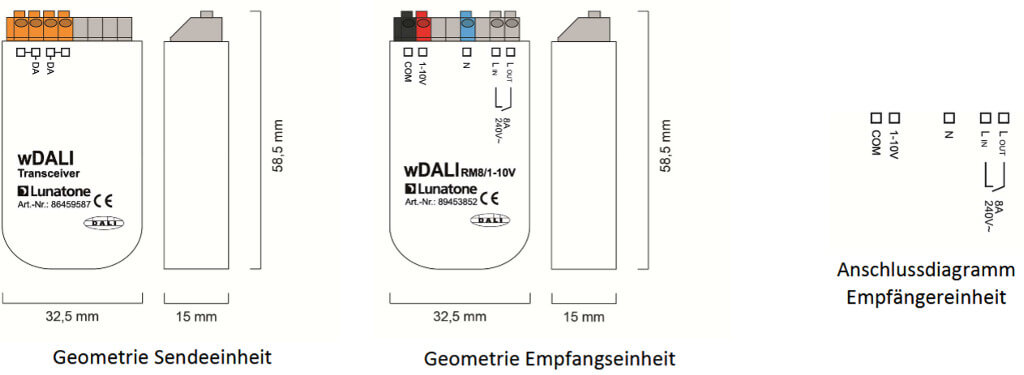

| Abmessungen L x B x H | 59 x 33 x 15 mm |
| Elektrische Daten Schaltrelais | |
| Versorgung | 210-250V AC / 50-60Hz |
| Ausgang | 0-100% PWM (16Bit, 488Hz), Stromsenke 1mA |
| Nennlast | 1000VA |
| max. Schaltstrom | 8A |
| max. Einschaltstromspitzen | 80A |
| Relaiskontakt | 1 Ein/Aus, max. 30000 Schaltspiele bei Nennlast resistiv, max. Schaltfrequenz 1Hz |
| Frequenzband | 2,4Ghz |
| Technische Daten Schaltrelais | |
| Umgebungstemperatur | 0°C bis + 45°C |
| Schutzklasse | IP20 |
| Anschlussdrähte Querschnitt | max. 1,5mm² |
| Montage | Doseneinbau |
| Abmessungen L x B x H | 59 x 33 x 15 mm |
Weitere Informationen zum wDALI RM8 0-10V Funk Schaltrelais entnehmen Sie bitte dem Datenblatt im Tab Download.
| ·Dimmbarkeit/Steuerung: | 0/1..10V, DALI, PWM, WDALI (Lunatone) |
|---|
