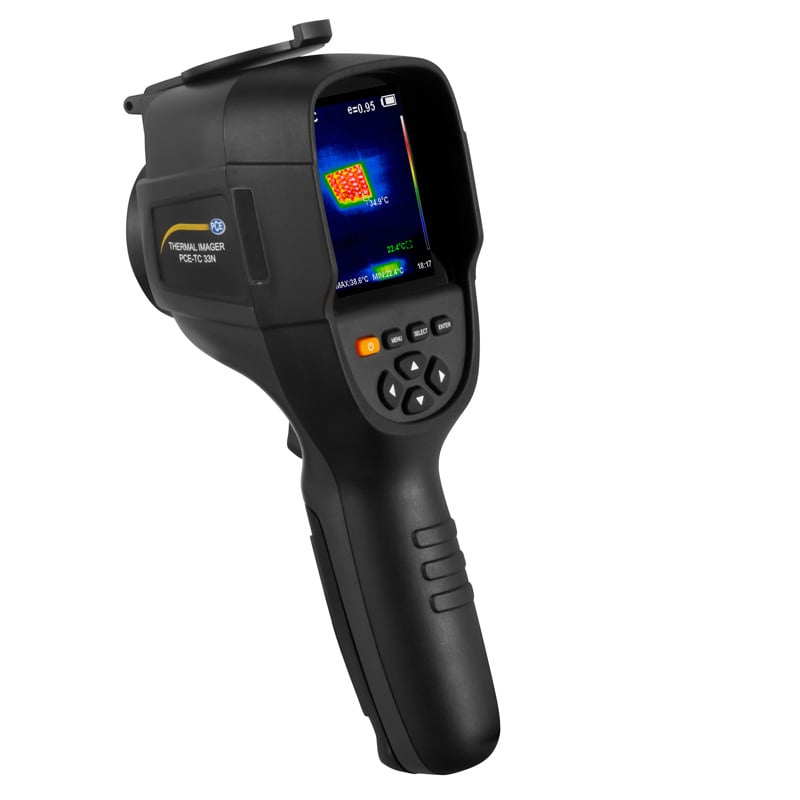

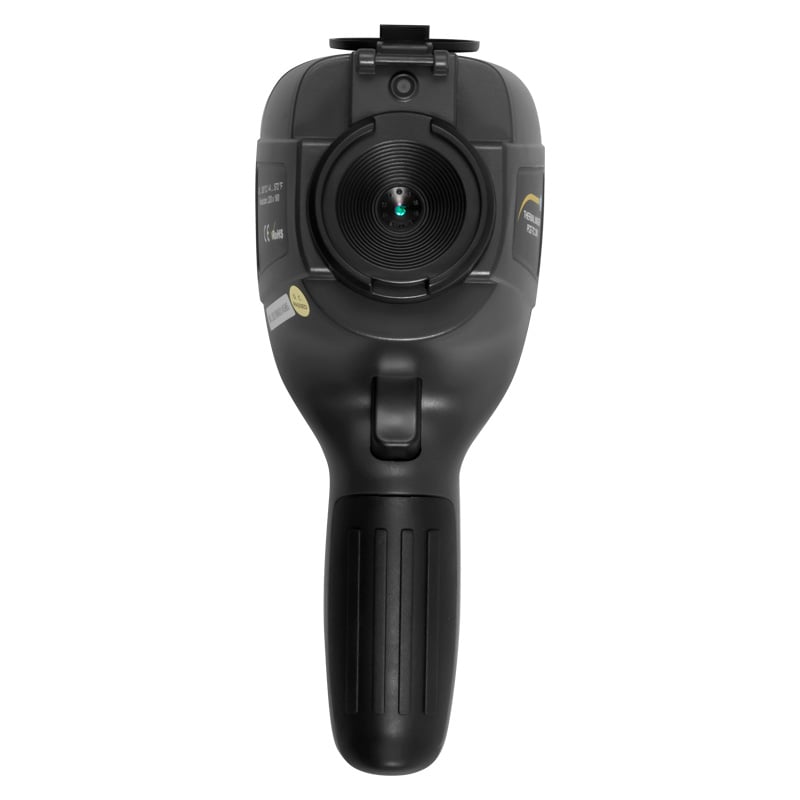

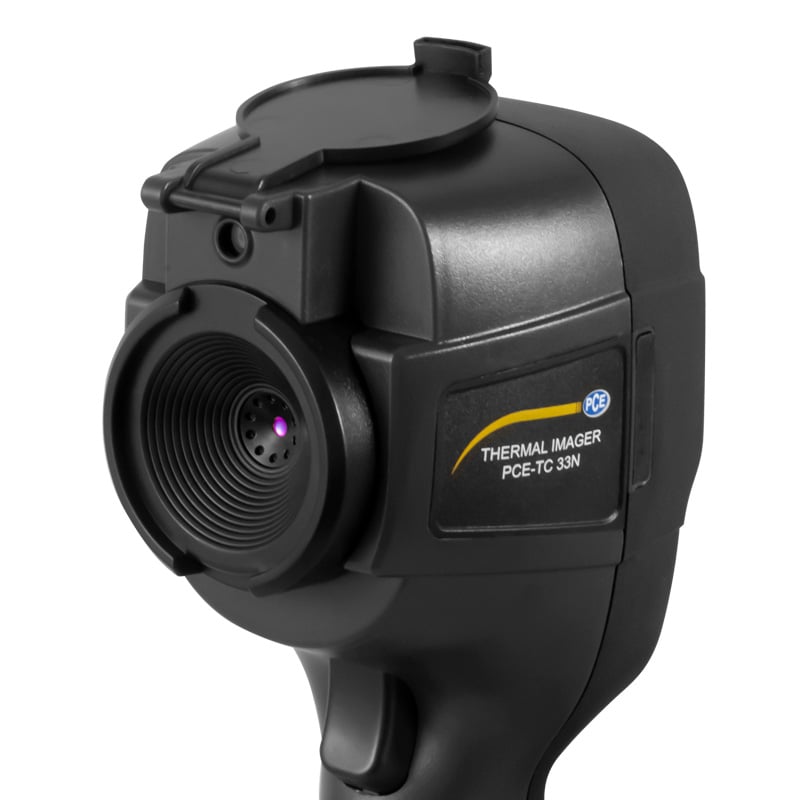

PCE Instruments Wärmebildkamera PCE-TC 33N

PROFESSIONAL. CALIBRATED. EQUIPMENT. PCE-TC 33N

Die Wärmebildkamera PCE-TC 33N ist das ideale Werkzeug für Reparaturarbeiten und Präventionsmaßnahmen geeignet. Diese Wärmebildkamera ist besonders für Arbeiten unter rauen Umgebungsbedingungen ein "Muss" in der Ausrüstung von Elektrikern, Feuerwehr, Schlossern oder vom allgemeinen Wartungspersonal zur Fehlersuche und Fehlervorbeugung an elektrischen Anlagen, elektromechanischen Geräten, Maschinen im Produktionsprozess, Heizungs-, Lüftungs- und Klimasystemen. In der vorbeugenden Instandhaltung ist die hochauflösende Wärmebildkamera PCE-TC 33N ideal geeignet, um Maschinen oder andere Anlagen in Stand zu halten oder zu reparieren. Das Herzstück der hochauflösenden Thermographie-Kamera PCE-TC 33N ist ein ungekühltes Mikrobolometer (Uncooled Focal Plane Array) mit einer Messauflösung von 220 x 160 Pixel.

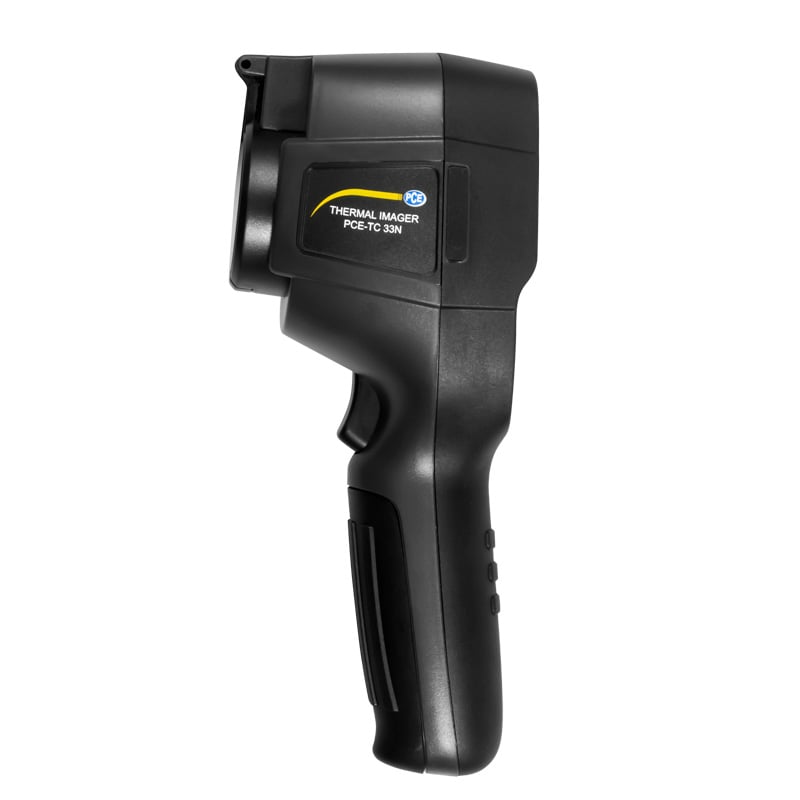

Die Thermographie-Kamera wurde im ergonomischen Design für die Ein-Hand-Bedienung konzipiert. Durch das sehr geringe Gewicht von nur 424 g ist sie ideal zum Analysieren von Maschinen und Anlagen, für die Bauthermografie und viele weitere Anwendungen geeignet. Die Thermographie-Kamera PCE-TC 33N bietet eine Messgenauigkeit von ±2 °C oder ±2 % in einem Temperaturbereich von -20 °C bis +300 °C an, bei einer Sensitivität von weniger als 0,1 °C.

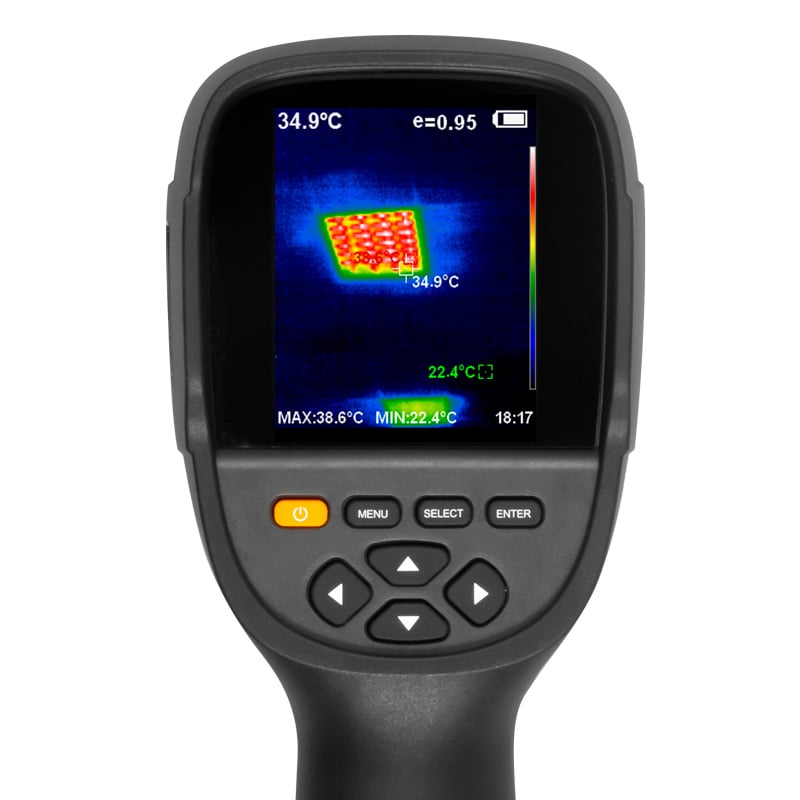

Auf dem Farbdisplay bei dieser Wärmebildkamera gibt es die Möglichkeit, automatisch den wärmsten und kältesten Messpunkt im Messbild finden und anzeigen zu lassen. Mit den leistungsfähigen Funktionen werden Unregelmäßigkeiten sofort erkannt und entsprechende Maßnahmen können an Ort und Stelle ergriffen werden. Die gespeicherten Wärmebildaufnahmen können mit dem zugehörigen Verbindungskabel an einen PC oder Laptop übertragen werden. Der interne 3 GB Speicher der Thermographie-Kamera bietet Platz für mehr als 20000 Wärmebilder.

Technische Daten

Infrarotsensor
Auflösung 220 x 160 Pixel
Wellenlänge 8 ... 14 µm
Thermische Sensitivität 70 mk
Bildwiederholungsrate 9 Hz
Sichtfeld (FOV) 35 ° x 26 °
Fokussierung fester Fokus
Kleinster Abstand 0,15 m
Temperaturbereich -20 ... 300 °C / -4 ... 572 °F
Genauigkeit ± 2 °C / ± 2 %
Kalibrierung der Messung Auto
Anzahl Spots 1
Anzahl Messbereiche 1
Emissionsgrad Bereich: 0,01 ... 1,00
Farbpaletten Rainbow, iron oxide red, cold color, black & white, white & black

Weitere Spezifikationen
Bild in Bild Funktion Einstellbar 25 %, 50 %, 75 %, 100%
Kameraauflösung 300.000 Pixel
Bildschirm 3,2 " TFT
Bildschirmauflösung 320 x 240 Pixel
Bildspeicher verbaute SD-Karte mit 3 Gb für mehr als 20000 Bilder
Bildformat JPG
Spannungsversorgung Akku verbauter 18650 Akku, ca. 2800 mAh

Spannungsversorgung Netzteil
Primär: 100 ... 240 VAC 50/60 Hz
Sekundär: 5 V / 2 ADC

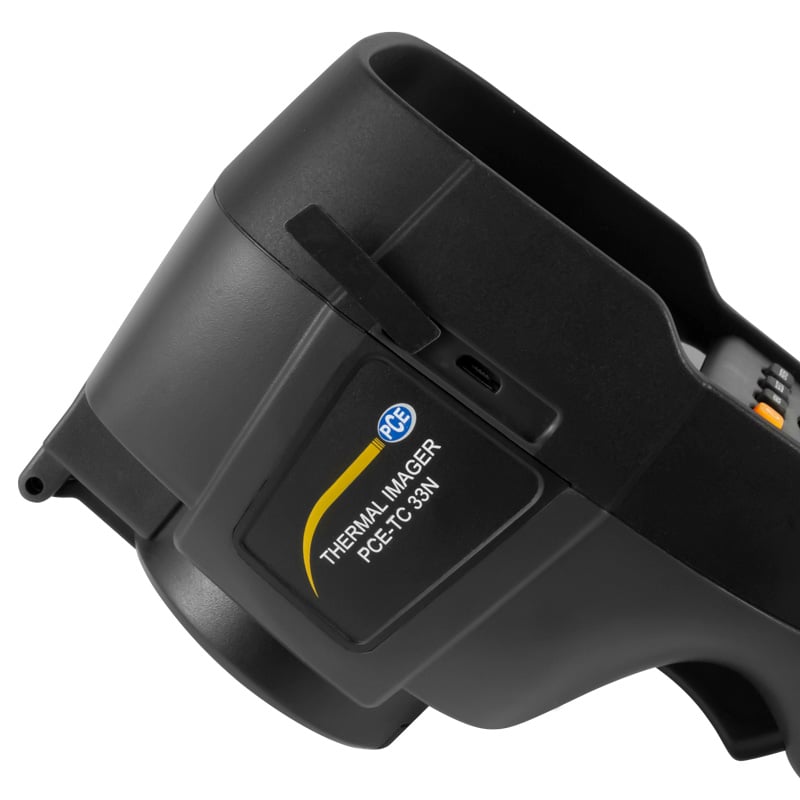

Schnittstelle Micro USB zum Aufladen und zum Speicherauslesen an einem PC
Betriebsdauer zwischen 2 ... 3 Stunden
Menüsprachen englisch, chinesisch, italienisch, deutsch
Automatische Abschaltung nach 5, 20 Minuten oder deaktiviert
Umgebungstemperatur -0 ... 45 °C
Lagerbedingungen -20 ... 60 °C
Luftfeuchte ? 85 % r.F. (nicht kondensierend)
Abmessungen 90 x 103 x 223 mm
Gewicht 424 g

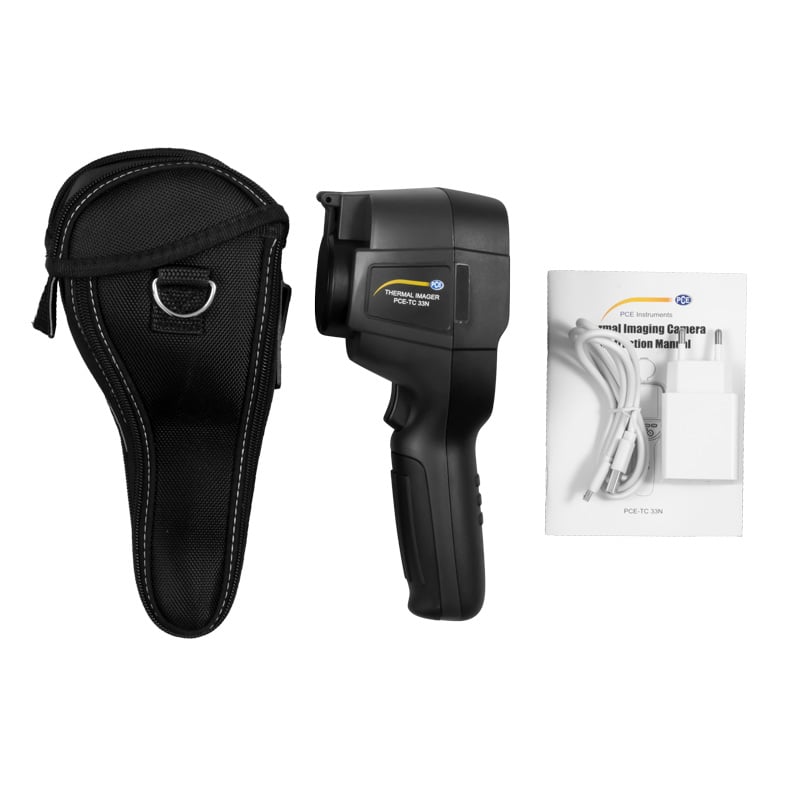

Lieferumfang

1 x Wärmebildkamera PCE-TC 33N
1 x Micro USB Kabel
1 x USB-Ladeadapter
1 x Transporttasche
1 x Bedienungsanleitung
