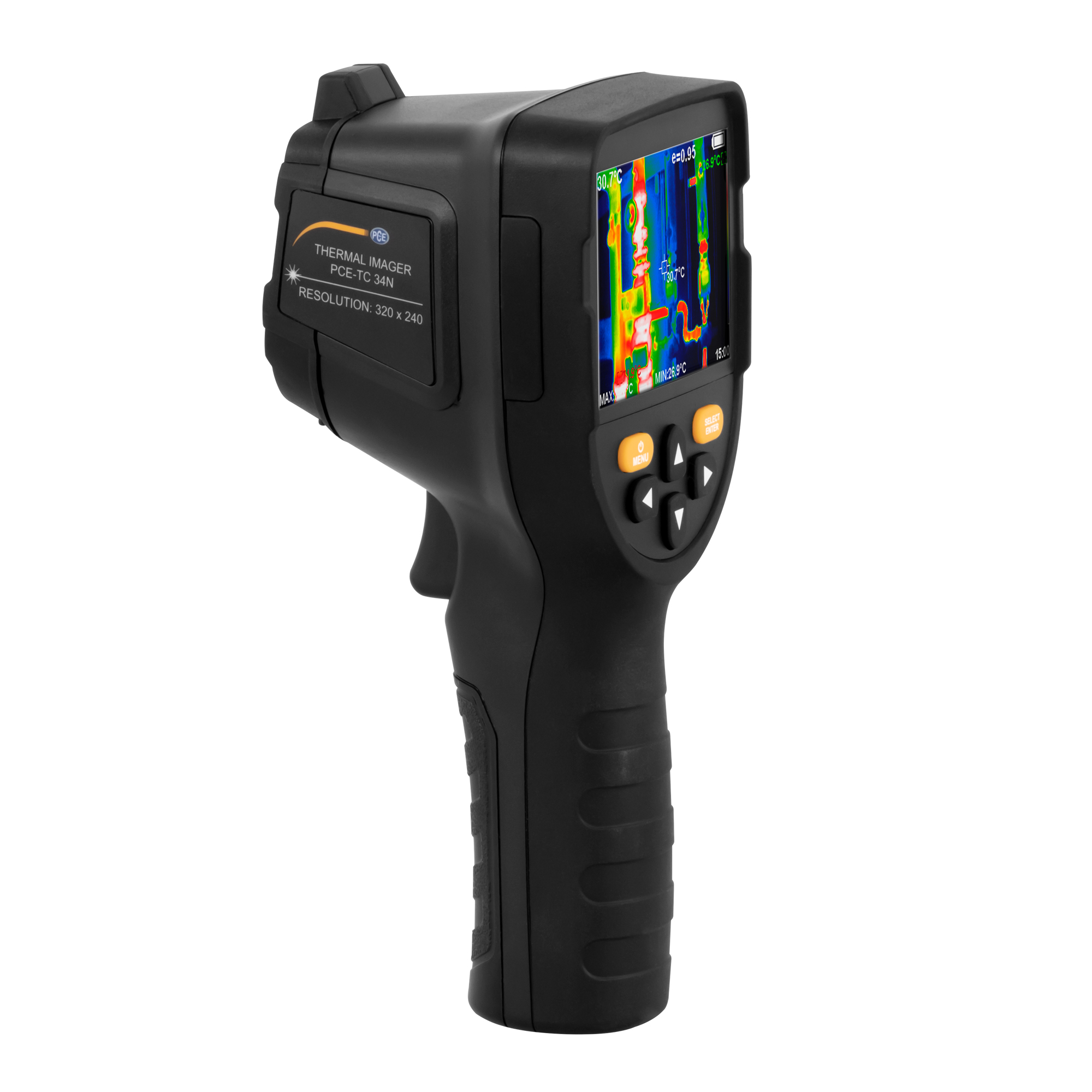

PCE Instruments Infrarotkamera PCE-TC 34N

PROFESSIONAL. CALIBRATED. EQUIPMENT. PCE-TC 34N

Die Wärmebildkamera hat eine Auflösung von 320 x 240 Pixel. Mit einem Messbereich von -20 … 300 °C deckt die Wärmebildkamera bereits einen großen Temperaturbereich ab. Um Messungen auf unterschiedlichen Oberflächen durchzuführen, kann bei der Wärmebildkamera der Emissionswert zwischen 0,01 … 1,00 ? eingestellt werden. Während der Messung wird neben der Spotttemperatur auch die kälteste und die heißteste Temperatur der Oberfläche, auf die die Wärmebildkamera gerichtet wird, angezeigt.

Für eine bessere Analyse der Temperatur kann das angezeigte Wärmebild bei der Wärmebildkamera in fünf verschiedenen Farbpaletten Regenbogen, Eisen, kalt Farben weiß-schwarz (+invertiert) angezeigt werden. Mit der zusätzlichen Echtbildkamera bei der Wärmebildkamera wird eine Bild in Bild Funktion ermöglicht. Die Überblendung des Echtbildes auf das Wärmebild erfolgt in 5 Stufen auf der Wärmebildkamera. Während der Messung können mit der Wärmebildkamera Bilder aufgenommen werden. Die aufgenommenen Bilder werden auf dem 3 GB großen internen Speicher der Wärmebildkamera gespeichert. Somit können ca. 20.000 Bilder mit der Wärmebildkamera aufgenommen werden.

Über die USB-C Schnittstelle kann der Akku von der Wärmebildkamera wieder aufgeladen werden. Zusätzlich können die aufgenommenen Bilder der Wärmebildkamera auf einem beliebigen PC übertragen werden. Beim Anschluss mit einem PC wird die Wärmebildkamera als Massendatenspeicher erkannt. Somit können die aufgenommenen Wärmebilder unabhängig vom Betriebssystem übertragen werden. Das Dateiformat der Wärmebilder ist JPG.

Wegen des großen Sichtfelds von 35° x 26° findet die Wärmebildkamera seine Anwendung zum Beispiel bei der Untersuchung der Wärmeentwicklung an Motoren oder elektronischen Bauelementen. Zusätzlich kann die Kamera zur Begutachtung von Isolierungen an zum Beispiel Gebäuden verwendet werden.

Technische Daten

Messbereich -20 ... 300 °C / -4 ... 572 °F
Auflösung 0,1 °C / 0,1 °F
Messgenauigkeit ±2 % v. Mw. oder ±2 °C / ±3,6 °F der größere Wert gilt
Infrarot und Echtbildauflösung 320 x 240 Pixel
Bild in Bild 5 Stufen
Sichtfeld (FOV) 35° x 26°
Blickfeldtiefe >0,15 m
Emissionsbereich 0,01 ... 1,00 ?
Bildwiederholungsrate 9 Hz
Wellenlänge 8 ... 14 µm
Fokus fest
Farbpalette Regenbogen, Eisen, kalt Farben, weiß-schwarz (+invertiert)
Display 3,5" TFT Farbdisplay
Speicher 3 GB für ca. 20.000 Bilder
Bildformat JPG
Schnittstelle USB-C zum Aufladen und zur Datenübertragung
Automatische Abschaltung ausgeschaltet / 5 Minuten / 20 Minuten
Spannungsversorgung (Akku) 3,7 V, 2600 mAh, Typ 18650
Spannungsversorgung (Netzteil) Primär: 100 ... 240 VAC, 50 / 60 Hz, Sekundär: 5 VDC, 2 A
Betriebszeit mit Akku min. 2 Stunden
Menüsprachen Englisch, Deutsch Chinesisch, Italienisch
Lagerbedingungen -20 ... 60 °C / -4 ... 140 °F, <85 % r. F, nicht kondensierend
Umgebungsbedingungen 0 ... 45 °C / 32 ... 113 °F, <85 % r. F, nicht kondensierend
Stativaufnahme 1/4"
Abmessungen 221 x 96 x 88 mm
Gewicht 372 g

Lieferumfang

1 x Wärmebildkamera PCE-TC 34N
1 x USB-C Kabel
1 x USB Ladestecker
1 x Transportkoffer
1 x Bedienungsanleitung
