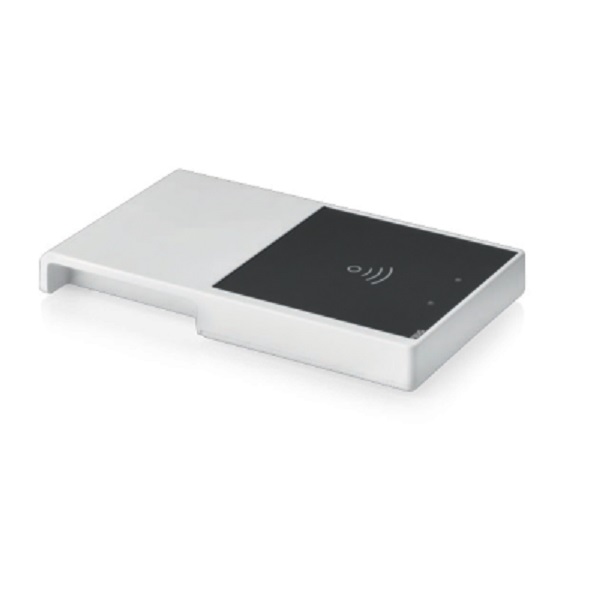

NFC-B Programming Tool - ID CPR30+

NFC-Programmiertool für LED Treiber mit NFC Schnittstelle | TCI 127101

Mit diesem NFC Programmierer TCI 127101 und dem dazugehörigen Programm "DALI-NFC Multi Tag", lassen sich die NFC programmierbaren LED Versorger von TCI konfigurieren. Je nach Treiber können folgende Eigenschaften programmiert  werden:

Programmierbare Funktionen:

• Info Device
• AOC Einstellbarer Ausgangsstrom (Current) *, im Bereich (Minimum bis Maximum) des jeweiligen Treibers wie im Datenblatt angegeben. Der Ausgangsstrom dieser LED-Netzteile können in 1mA Schritten genau programmiert werden.
• Push Dimmen
• Korridor Funktion
• CLO* ( Constant Lumen Output)
• 0/1-10V
• DC-Level (Emergency)*
• Mitternacht
• NTC

!!! Bei der Auswahl sind die programmierbaren Eigenschaften des jeweiligen Treibers zu beachten. !!!

AOC = Ausgangsstrom* = Individuelle Steuerung des Stromausgangs (Output) in mA

CLO* = Die Abnahme des Lichtstroms eines LED-Moduls kann über die gesamte Lebensdauer durch eine vorprogrammierte Stromkurve kompensiert werden. Der abnehmende Lichtstrom und der Lebensdauerwert werden normalerweise direkt vom LED-Chip-Hersteller mittels TM21 und zugehörigem LM-Bericht (z.B. LM80B20) bereitgestellt.
Dies gewährleistet nicht nur eine stabile Beleuchtung, sondern spart auch Energie und erhöht die Lebensdauer der LEDs.
Stunden Zeitschritt x/20: Einstellung der Stunden (minimal einstellbar 5khrs).
Wert % Zeitschritt x/20: Einstellung der zunehmenden Helligkeit.

DC-Level* = Viele LED-Treiber sind mit Funktionen für die Notbeleuchtung ausgestattet. Über die Software kann der prozentuale Licht- oder Leistungswert im Notstrombetrieb ( DC-Betrieb) eingestellt werden.

NFC* = Die NTC-Schnittstelle ist eine thermische Absicherung der LED-Module zur Stromreduzierung bei Erreichen von kritischen Temperaturen. Über einem am Treiber angeschlossenen externen NTC-Widerstand kann die Temperaturreduktion konfiguriert werden.

Software:

https://win.tcisaronno.com/public/CMS/Files/11436/Setup-NFC-DALI-1-0-0-119-2.zip

Entnehmen Sie weitere Daten aus unserem Download-Tab.

Lesen Sie unseren Blockbeitrag Video zur Programmierung von TCI Treibern
