EnOcean-hue-DALI Bridge

Gateway zwischen EnOcean, hue und DALI (incl. Controller)

Funktion und Verwendungszweck
Der P44-LC-DE Lichtcontroller enthält ein DALI Bus Interface, ein EnOcean Funkmodul TCM310 sowie ein Embedded Linux Modul mit Ethernet.

Mit dem P44-LC-DE Lichtcontroller können kleine und mittlere Beleuchtungssteuerungen mit bis zu 64 DALI-Leuchten (einfarbig, mit einstellbarem Weisston und vollfarbig), Philips "hue" LED-Lampen uvm. (über die "hue"-Bridge) und einer beliebigen Anzahl EnOcean Funktastern zur Bedienung der Leuchten aufgebaut werden.

Bei Bedarf kann per Software-Upgrade dies später zur vollwertigen digitalSTROM-Bridge aufgewertet werden, und kann so zu einem digitalSTROM-Gesamtsystem ausgebaut werden.

Über dieses universelle Beleuchtungssteuerungsgerät können viele Funktaster, Sensoren und Aktoren sowie Philips "hue" Farb-LED-Leuchten mit DALI Leuchten z.B. über Enocean gesteuert werden und umgekehrt.


EnOcean - drahtlose energieautarke Komponenten

EnOcean ist eine Technologie für drahtlose, üblicherweise selbstversorgende ("energy harvesting") Taster, Sensoren und Aktoren.
Die P44-LC-DE verfügt über ein eingebautes EnOcean Funk-Modul (TCM310) um Daten von EnOcean-Tastern und Sensoren zu empfangen und Kommandos an EnOcean-Aktoren wie Heizungsventile zu übermitteln. Die P44-LC-DE-Firmware erkennt automatisch das EEP (enocean equipment profile) der Komponente um die verschiedenen Geräte entsprechend in das digitalSTROM einzubinden. So erscheinen z.B. Sensoren für Klimadaten als blaue digitalSTROM-Komponenten, und Taster funktionieren standardmässig als Lichtschalter, können aber auch für andere Funktionen verwendet werden.


hue - farbige LED-Leuchten, drahtlos ferngesteuert

"hue"-Leuchten und z.B. die bekannten farbigen LED-Lampen von Philips können drahtlos via Smartphone-apps oder Drittsoftware angesteuert werden können.
Erstellen Sie Ihre vielfarbigen Lichtszenen, und rufen diese einfach per Druck auf den Lichttaster auf.
Die P44-LC-DE erkennt und verbindet die "hue"-Bridge per Knopfdruck. Die normale hue-Funktionaliät bleibt unverändert erhalten, Sie können die Leuchten weiterhin mit der Mobile-hue-App, über die hue-Cloud oder mit Drittanwendungen ansteuern. Ebenso unterstützt werden die einfarbigen hue "lux" Leuchten.

Einfache Inbetriebnahme des Lichtcontrollers P44-LC-DE:

• Geeigneten Ort finden ohne metallische Abschirm für gute Funkreichweite
• Netzwerkkabel anschließen
• Geräte mit bestehenden DALI-Bus verbinden (Achtung: Das P44 hat bereits eine integrierte DALI PS!)
• Mit mitgelieferten USB 5V Netzteil verbinden. (Alternativ Versorgung über PPoE möglich)
• Verbindung mit Philips hue-Bridge (nicht im Lieferumfang enthalten) gemäß Anleitung herstellen

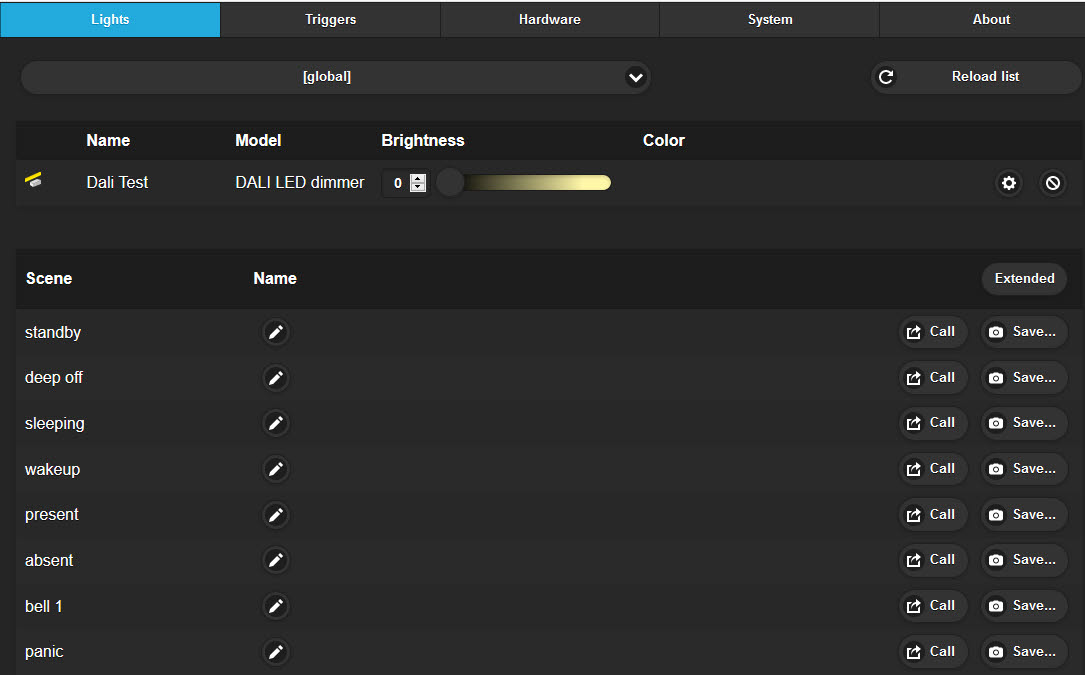

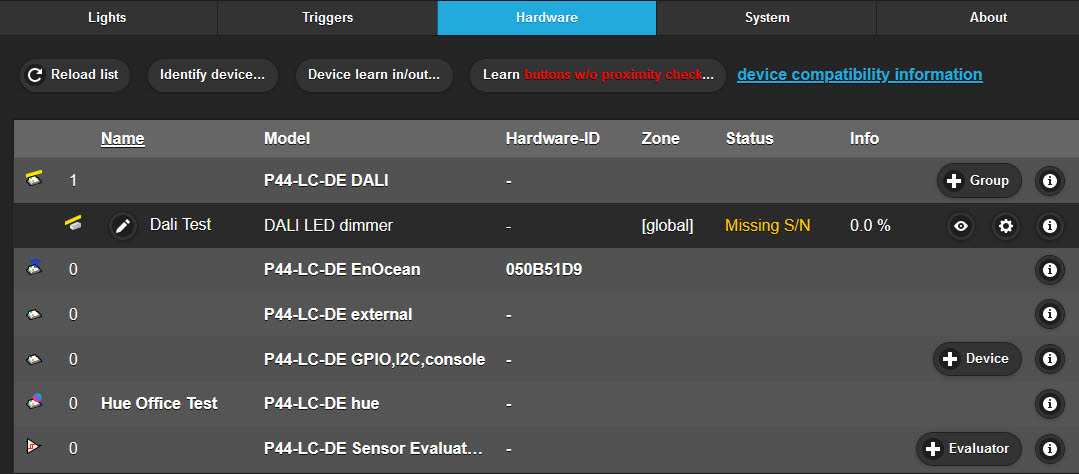

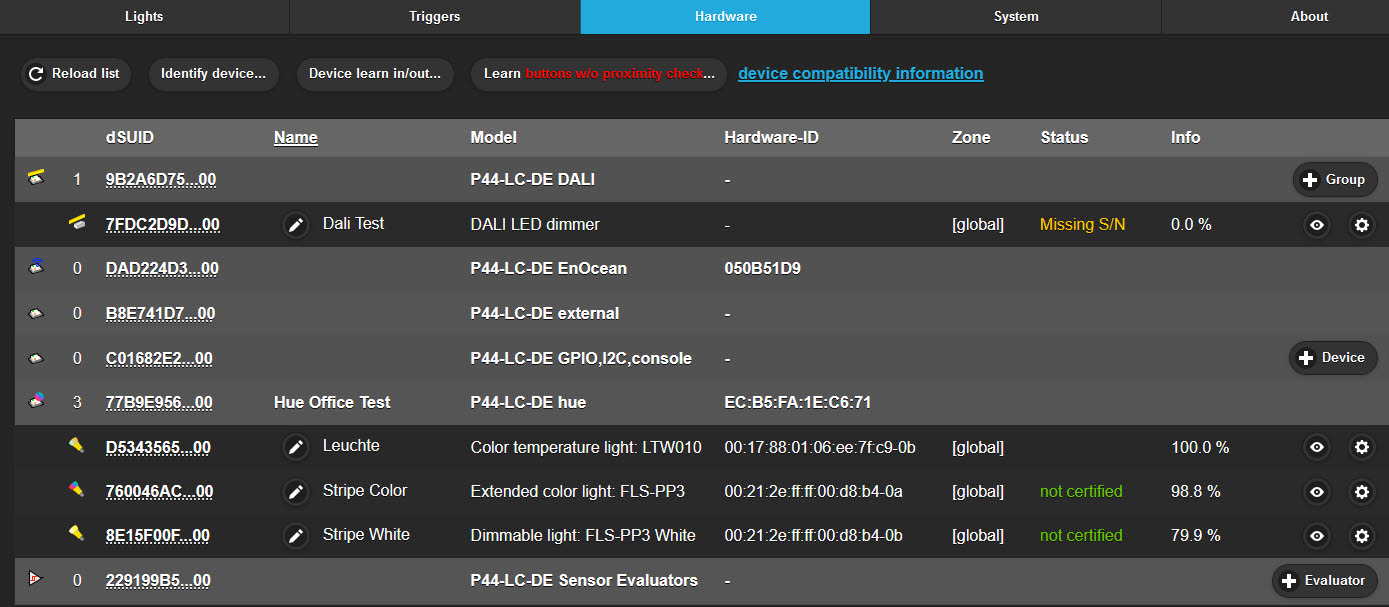

• Nach dem Einlernen aller Geräte können Zonen/Räume, Schalterzuordnungen und Szenen über Webzugriff programmiert werden.
• Nach Wunsch können über Trigger oder Zeitsteuerung Ereignisse gestartet werden.

Kompatibilätsliste für P44-LC-DE auf der Herstellerseite

Technische Daten

• Bezeichnung: P44-LC-DE
• GTIN: 7640161170094
• Hersteller: plan44.ch, CH-8048 Zürich, plan44.ch/automation
• Masse: 138mm * 62mm * 31mm
• Gewicht: ca. 160g
• Betriebstemperatur: 0..+50 °C, nur in trockenen/geschlossenen Räumen
• Netzwerk: 10/100 MBit/s Ethernet (RJ45 8P8C)
• Stromversorgung: Externes Netzteil, USB, 5V/1A oder PPoE 12-24V
• Stromverbrauch: typ. 260mA @ 5V (1.3W)
• Antenne: externe Stabantenne
• Frequenz: 868.300 Mhz (ASK)
• Funkstandard: EnOcean 868MHz: ISO/IEC 14543-3-10
• Funksignal: typ. 3dBm @ 868MHz
• Vorschriften: EMC 2014/30/EU, RED 2014/53/EU,
• RoHS 2011/65/EU, REACH (EC) No 1907/2006

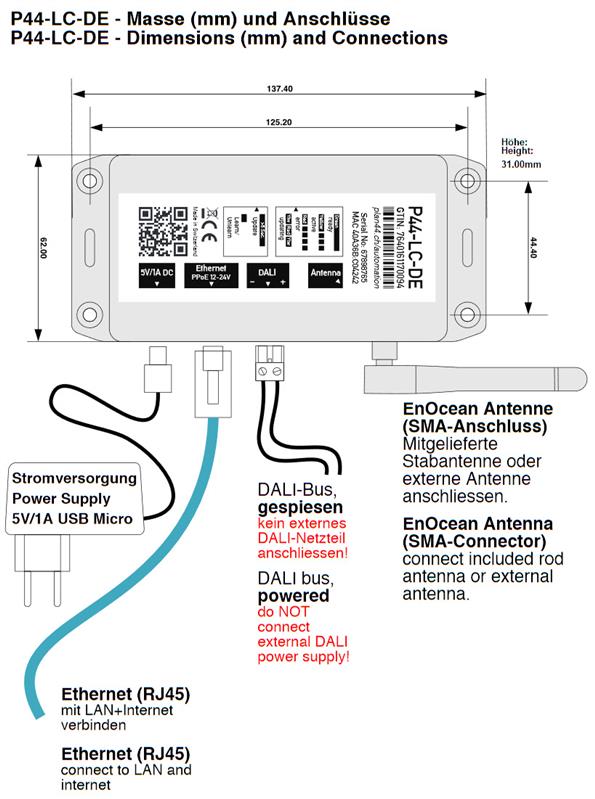

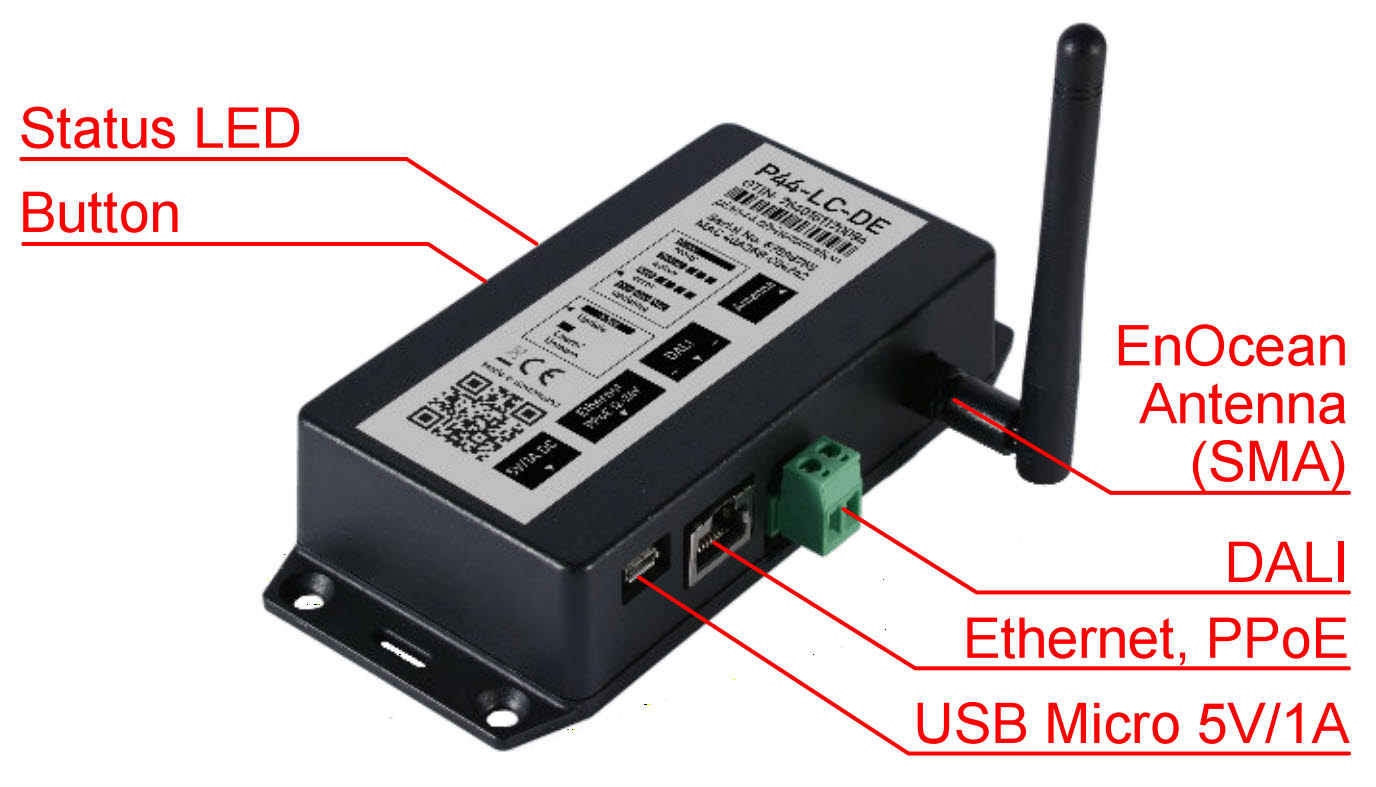

Anschlüsse

• RJ45-buchse für Ethernet-Anschluss 100baseTX ( und optional PPoE)
• SMA-Schraubanschluss für EnOcean-Antenne
• DALI-Bus-Anschluss für Stromversorgung 5V

Lieferumfang

• P44-LC-DE-Gerät im Flanschgehäuse
• EnOcean Stabantenne SMA
• Steck-Schraubklemme für Anschluss DALI
• Ethernet Patchkabel
• USB-Micro Steckernetzteil 230V AC

Weitere Informationen zu diesem Produkt finden Sie im Download-Tab.

P44 und der neue "matter" Standard.

Besonders möchte wir auf eine Stellungnahme des Herstellers hinsichtlich des neuen Smarthome-Standards "matter" hinweisen.
Diese steht hier als PDF zur Ansicht bereit
