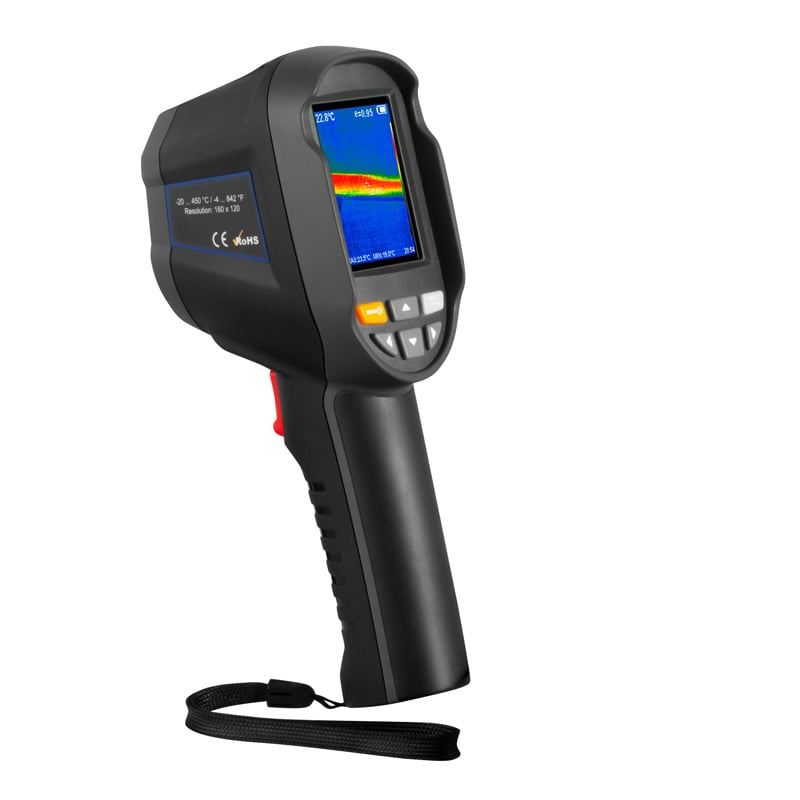

PCE Instruments thermal imaging camera PCE-TC 30N

PROFESSIONAL. CALIBRATED. EQUIPMENT. PCE-TC 30N

Die Wärmebildkamera PCE-TC 30N für vorbeugende Wartungsarbeiten, ist das ideale Werkzeug für die vorbeugende Wartung und Instandhaltung. Diese Wärmebildkamera ist besonders für Arbeiten für rauen Umgebungsbedingungen ein "Muss" in der Ausrüstung von Elektrikern, Schlossern oder vom allgemeinen Wartungspersonal zur Fehlersuche und Fehlervorbeugung an elektrischen Anlagen, elektromechanischen Geräten, Maschinen im Produktionsprozess, Heizungs-, Lüftungs- und Klimasystemen.

Der Bediener kann die hochauflösende Wärmebildkamera PCE-TC 30N für vorbeugende Instandhaltung, zur Erkennung sich entwickelnder Fehler an Maschinen und Anlagen verwenden. Die vorbeugende Wartung und Instandhaltung ist somit leicht gemacht. Das Herzstück der hochauflösenden Wärmebildkamera PCE-TC 30N ist ein ungekühlter Mikrobolometer mit einer Messauflösung von 160 x 120 Pixel. Die Wärmebildkamera PCE-TC 30N wurde im ergonomischen Design für die Ein-Hand-Bedienung konzipiert. Durch das sehr geringe Gewicht von 389 g ist sie ideal zum Analysieren von Maschinen und Anlagen. In der betrieblichen Wartung und Instandhaltung kommt diese Wärmebildkamera zum Beispiel zur optischen Überwachung von Lagern und Lagergehäusen, Wärmetauschern, Dampfabscheidern, ... oder zur Überprüfung elektrischer Anlagen zum Einsatz.

Die Wärmebildkamera PCE-TC 30N bietet bei einer Sensitivität von weniger als 0,1 °C eine Messgenauigkeit von maximal ±2 °C oder ±2 % in einem Temperaturbereich von -20 bis +300 °C. Auf dem Farbdisplay bei dieser Wärmebildkamera gibt es die Möglichkeit, automatisch den wärmsten und kältesten Messpunkt im Messbild finden und anzeigen zu lassen. Die verbaute LED ermöglicht ein besseres Orten von Fehlerquellen bei dunkelheit. Mit den leistungsfähigen Funktionen werden Unregelmäßigkeiten an Maschinen sofort erkannt und entsprechende Maßnahmen können an Ort und Stelle zur Vorbeugung ergriffen werden. Die gespeicherten Wärmebildaufnahmen können mit dem zugehörigen Verbindungskabel an einen PC oder Laptop übertragen werden.

Technische Daten

Infrarotsensor
Auflösung 160 x 120 Pixel
Wellenlänge 8 ... 14 µm
Thermische Sensitivität 70 mk
Bildwiederholungsrate 9 Hz
Sichtfeld (FOV) 35 ° x 26 °
Fokussierung fester Fokus
Kleinster Abstand 0,15 m
Temperaturbereich -20 ... 450 °C / -4 ... 842 °F
Genauigkeit ±2 °C / ±2 % ab 300 °C ±5 %
Kalibrierung der Messung Auto
Anzahl Spots 1
Anzahl Messbereiche 1
Emissionsgrad Bereich: 0,01 ... 1,00
Farbpaletten Rainbow, iron oxide red, cold color, black & white, white & black

Weitere Spezifikationen
Bild in Bild Funktion Einstellbar 25 %, 50 %, 75 %, 100%
Kameraauflösung 300.000 Pixel
Bildschirm 2,8 " TFT
Bildschirmauflösung 320 x 240 Pixel
Bildspeicher verbaute SD-Karte mit 3 GB für mehr als 20000 Bilder
Bildformat JPG
Spannungsversorgung Akku verbauter 18650 Akku, ca. 2800 mAh

Spannungsversorgung Netzteil
Primär: 100 ... 240 VAC 50/60 Hz
Sekundär: 5 V / 2 ADC

Schnittstelle Micro USB zum Aufladen und zum Speicherauslesen an einem PC
Betriebsdauer zwischen 2 ... 3 Stunden
Menüsprachen englisch, chinesisch, italienisch, deutsch
Automatische Abschaltung nach 5, 20 Minuten oder deaktiviert
Umgebungstemperatur -0 ... 45 °C
Lagerbedingungen -20 ... 60 °C
Luftfeuchte ? 85 % r.F. (nicht kondensierend)
Abmessungen 96 x 72 x 226 mm
Gewicht 389 g

Lieferumfang

1 x Wärmebildkamera PCE-TC 30N
1 x Micro USB-Kabel
1 x USB-Ladeadapter
1 x Tragetasche
1 x Bedienungsanleitung
