Product information "Lunatone DALI 4Net"
Lunatone DALI 4Net

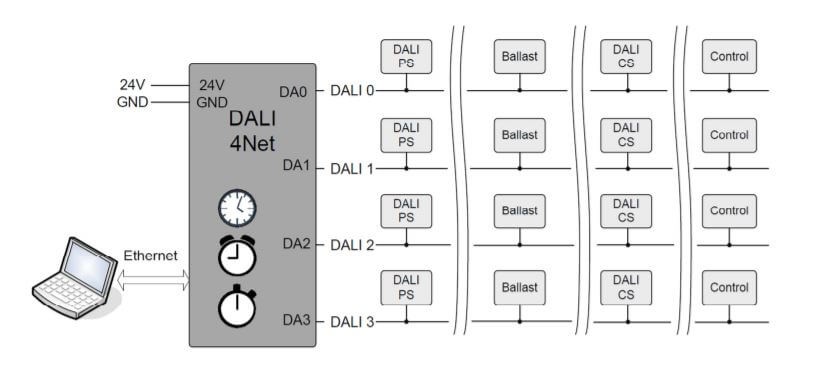

- DALI 4Net ist eine unabhängige Lichtsteuerung für bis zu 256 DALI Betriebsgeräten an 4 DALILinien
- Konfiguration über Ethernet mit PCSoftware DALI Cockpit
- Modbus TCP Access (Steuerung & Visualisierung)
- DALI Steuer- und Vorschaltgeräte können über das DALI4Net konfiguriert werden
- Basisversion und Version mit zusätzlichen zentralen Funktionen verfügbar
- Hutschienenmontage (1TE)
- Versorgung 24VDC (z.B.: mit 24V/300mA Art.Nr. 24166012-24HS)
- Zentrale Zusatzfunktionen:
- DALI-Linien übergreifende Steuerfunktionen für Taster
- Programmierbare Kalenderfunktion/Schaltuhr - Weitere zentrale Funktionen (durch zukünftiges Firmware Update):
- DALI-Linien übergreifende Steuerfunktionen für Sensoren
- Sequenzer
- Notlichtfunktion – Planung, Überwachung, Testprotokoll - Funktions- und Betriebsdauertest
Elektrische Daten:
| Versorgungsspannung | 24VDC |
| typ. Stromverbrauch | 90 mA |
| Ethernet | 1 x Ethernet 10/100Base-T, galvanisch getrennt, Isolationsspannung 1500V AC, RJ45-connector |
| DALI | 4 x DALI, galvanisch getrennt |
Technische Daten:
| Lager-/Transporttemperatur | -20°C … +75°C |
| Betriebstemperatur | -20°C … +60°C |
| Schutzklasse | IP20 |
| Maximaler Querschnitt Anschlussdraht | 2,5 mm2 |
| Montage | Hutschiene |

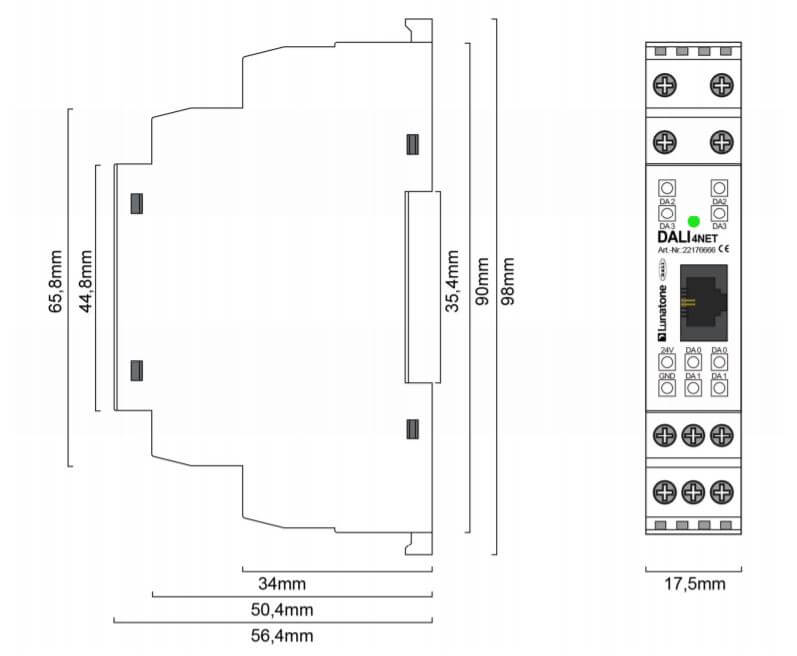

| Abmessungen | 98 x 17 x 56 mm |
Unterstützte Funktionen Lunatone DALI 4Net
| Typ | DALI 4Net | DALI 4Net Basic |
| Artikelnummer | 22176666 | 22176666-B |
| Gatewayfunktion Modbus <-> DALI | Ja | Ja |
| ModBus TCP Steuerung | Ja | Ja |
| ModBus TCP Abfragen | Ja | Ja |
| Linienübergreifende Bereiche (Zonen) | Ja | Ja |
| Real Time Clock | Ja | Nein |
| Zentrale Schaltuhrfunktion | Ja | Nein |
| DALI-Linien übergreifende Steuerfunktion für Taster | Ja | Nein |
| DALI-Linien übergreifende Steuerfunktion für Sensoren | geplant | Nein |
| Sequenzer | geplant | Nein |
| Notlichtfunktion | geplant | Nein |
Entnehmen Sie weitere Daten aus unserem Download Tab
| ·Application/IP-Code: | IP20 - IP44 (Indoor) |
|---|---|
| ·Constant Voltage: | 24V |
| ·Dimmable/Control: | DALI |
| ·Lamp shape: | DIN Rail |
