Dimmbarer Drehschalter DALI ROT
73,77 €*
Nettopreis: 61,99 €Lieferzeit ca. 1-3 Wochen*
- Kauf und Beratung beim LED-Experten
- Profi-Produkte aus über 15 Jahre Erfahrung
- LED-Technik ist unsere Leidenschaft
- Kostenloser Versand ab 150€ Bestellwert (DE)
Produktinformationen "Dimmbarer Drehschalter DALI ROT"

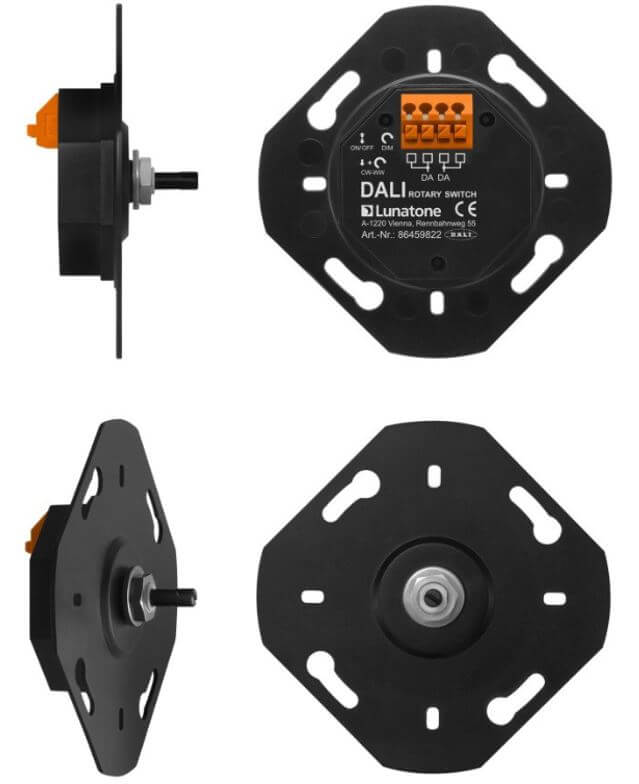

Drehschalter DALI ROT mit Steuermodul - Dimmen in DALI-Systemen

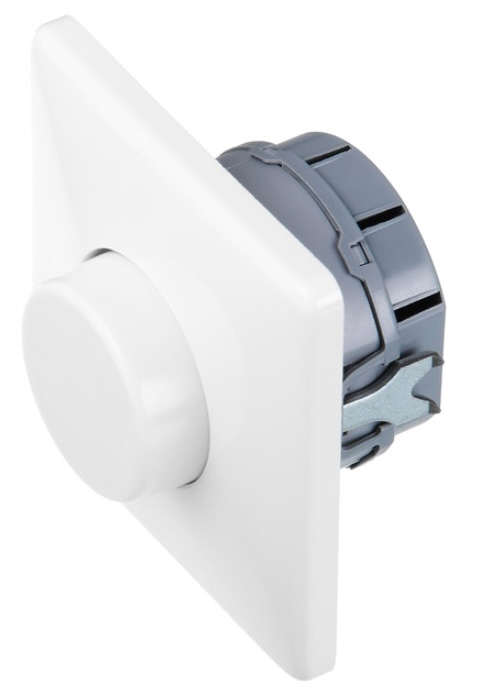

Hinweis: Dies ist auch das Alternativprodukt zu Dali Power Potentiometer.
Mithilfe des hochfunktionalen DALI ROT Steuermoduls lassen sich je nach Variante die Helligkeit und Farbe von DALI Leuchten einstellen. Hierfür verfügt das Modul unter anderem über Versionen zur Steuerung von Tuneable White oder RGB/W fähigen Leuchten. Dabei können dem Druck- und Drehknopf individuelle DALI-Befehle zugeordnet werden. DALI ROT ist insbesondere für handelsübliche Unterputzdosen ideal geeignet und wird in Kombination mit den meisten Schalterprogrammen verwendet.
Produktüberblick / Features:

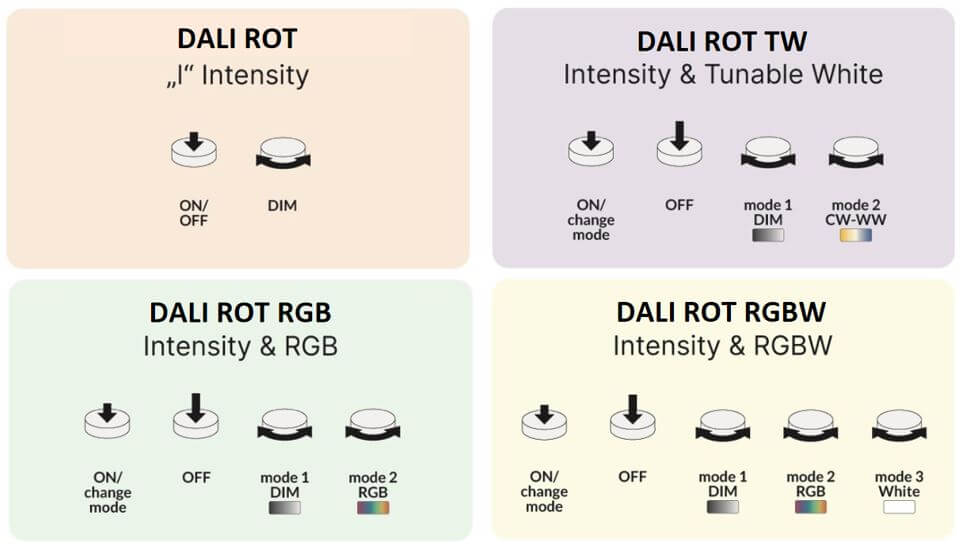

- DALI Steuermodul zum Schalten, Dimmen und zur Einstellung von Farbe oder Farbtemperatur, je nach Variation (Dimmfunktion):
- Intensity: Helligkeitssteuerung
- TW: Steuerung von Helligkeit und Farbtemperatur von DT8 Tunable White Leuchten
- RGB: Steuerung von Helligkeit und Farbe von DT8 RGB-Leuchten
- RGBW: Steuerung von Helligkeit und Farbe/Weißkanal von DT8 RGBW-Leuchten
- Multimasterfähig, d.h. Installation mehrer Module in einem DALI-Kreis
- Einfache Software-Konfiguration sowie Montage in eine übliche Unterputzdose

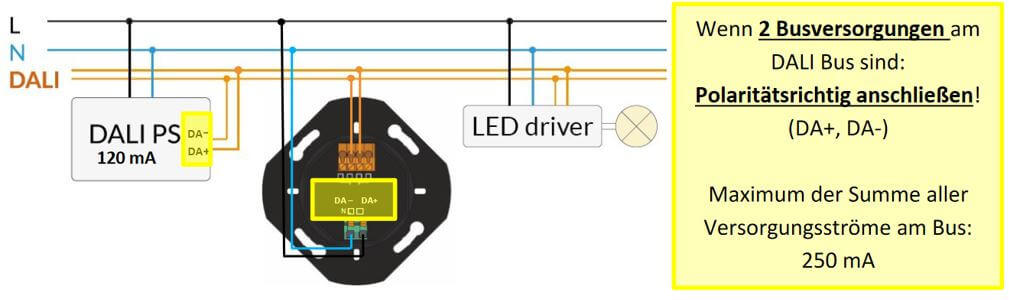

- Varianten auch mit direkter Busversorgung 70mA erhältlich (-PS)
Hinweise:

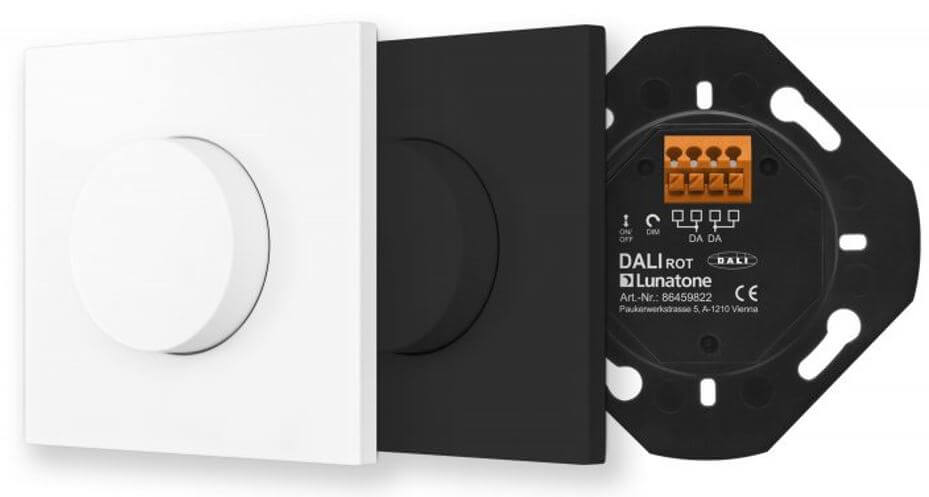

- Das Steuermodul ist kompatibel mit Abdeckung und Drehknopf gängiger Hersteller. Passendes Zubehör ist auch unter dem nachfolgenden Link zu finden:

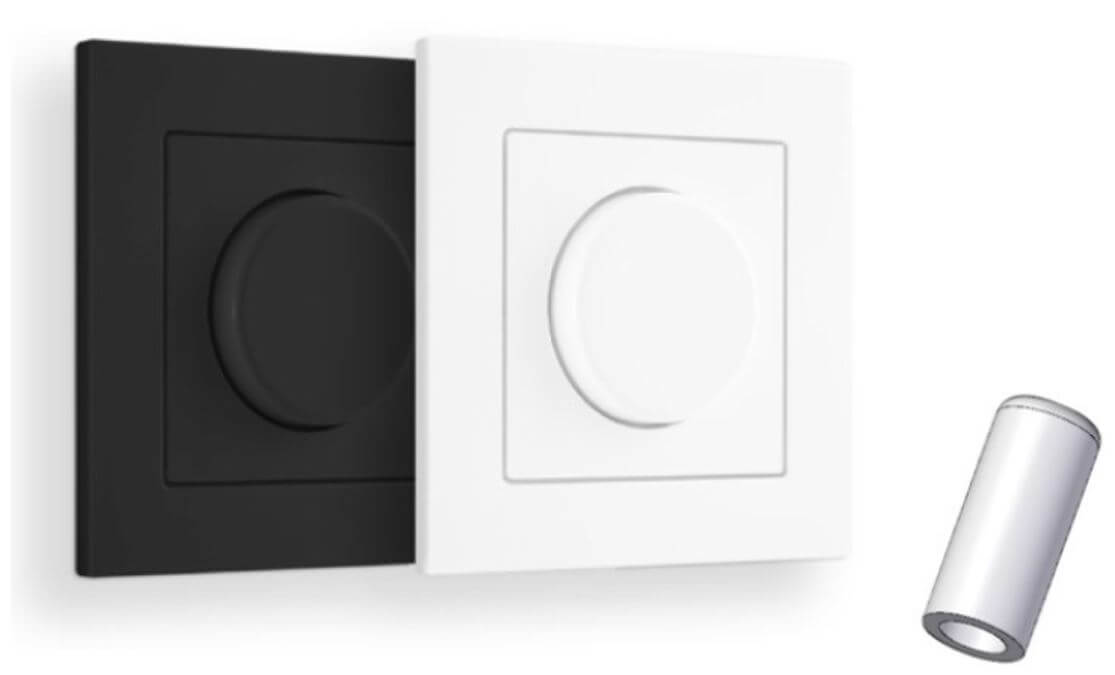

DALI ROT Zubehör - Drehknopf, Abdeckung und Adapter. - Detaillierte Anleitungen bezüglich Installation und Inbetriebnahmen sind dem beigefügten Datenblatt zu entnehmen (ab Seite 6).
Technische Daten:
Spezifikation DALI ROT (Standardversion):
| Typ | DALI ROT | DALI ROT TW | DALI ROT RGB | DALI ROT RGBW |
| Artikelnummer | 86459822 | 86459822-TW | 86459822-RGB | 86459822-RGBW |
| DALI-Interface, Versorgung: | ||||
| Art des Eingangs | DALI, Versorgung | |||
| Kennzeichnung Klemmen | DA, DA | |||
| Spannungsbereich | 9,5V ... 22,5 VDC nach IEC62386 | |||
| Typ. Stromaufnahme DALI | 1.6 mA | |||
| Umgebungsbedingungen: | ||||
| Transport- und Lagertemperatur | -20°C ... +75°C | |||
| Betriebstemperatur | -20°C ... +75°C | |||
| Rel. Luftfeuchte | 15% ... 90%, nicht kondensierend | |||
| Allgemeine Daten: | ||||

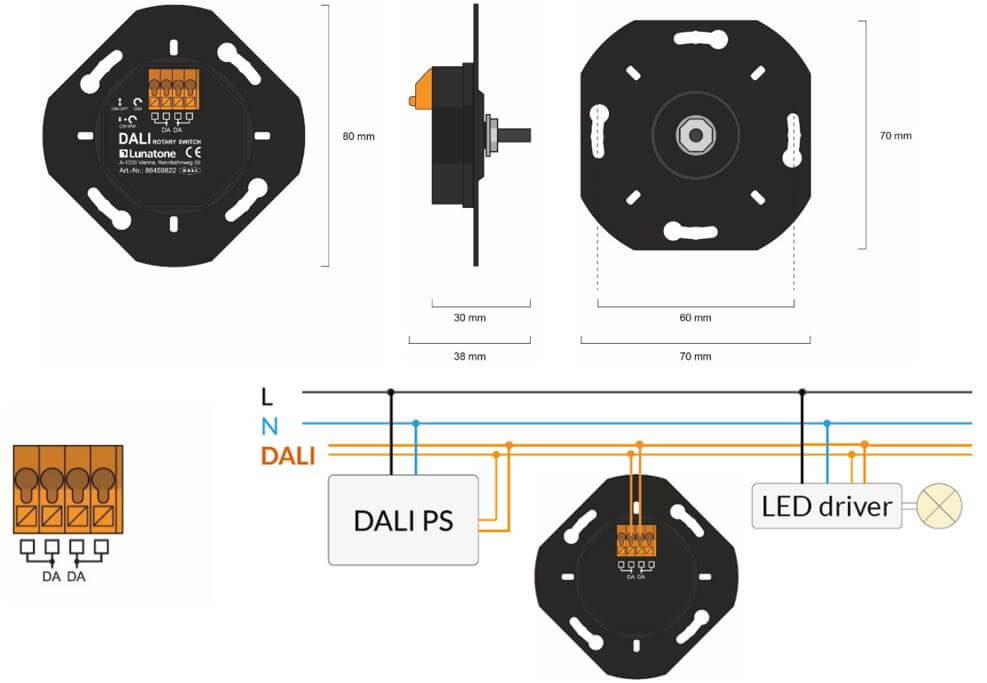

| Abmessungen (LxBxH) | 70mm x 70mm x 45mm | |||
| Durchmesser Achse | 4mm , Adapter für 6mm | |||
| Montage / Verwendung | Einbau Dose | |||
| Schutzklasse | II bei bestimmungsgemäßer Montage | |||
| Schutzart Gehäuse | IP40 | |||
| Schutzart Klemmen | IP20 | |||
| Bedienung | Drucktaster und Drehknopf | |||
| Funktion | Intensity | Intensity & Tunable White | Intensity & RGB | Intensity & RGBW |

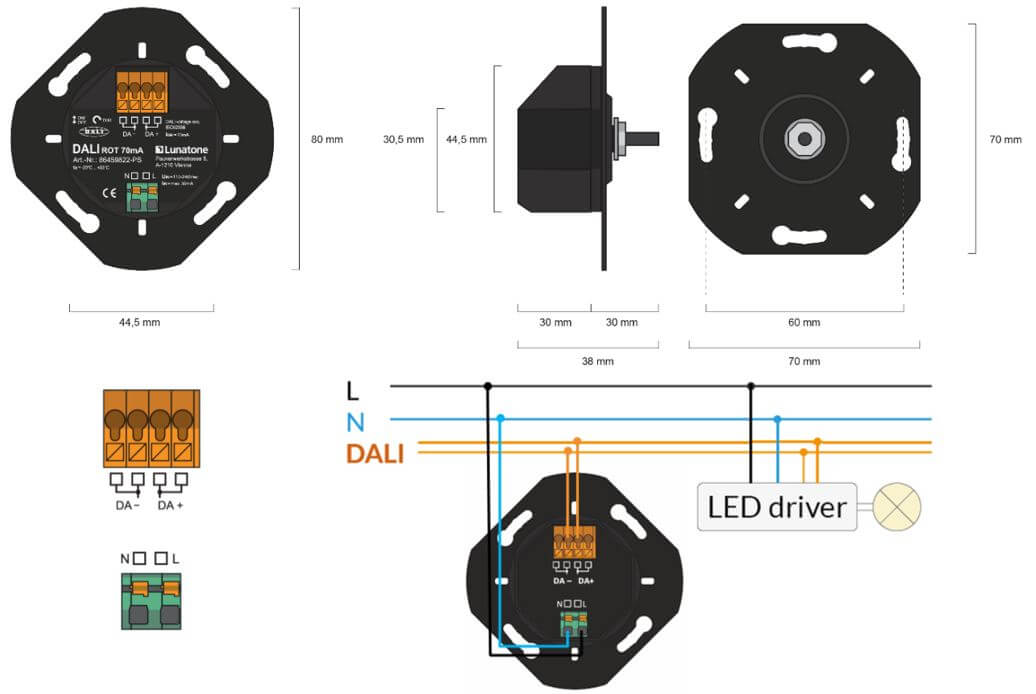

Spezifikation DALI ROT PS (Busversorgung):
Sofern in der nachfolgenden Tabelle bestimmte Kenndaten nicht anders angegeben werden, gelten die Informationen für die Standardversion.
| Typ | DALI ROT | DALI ROT TW | DALI ROT RGB | DALI ROT RGBW |
| Artikelnummer | 86459822-CH | 86459822-TW-CH | 86459822-RGB-CH | 86459822-RGBW-CH |
| Eingang: L, N | ||||
| Art des Eingangs | Versorgung, Netzspannung | |||
| Kennzeichnung Klemmen | N, L | |||
| Eingangspannungsbereich | 230 VAC | |||
| Max. Eingangsstrom | 17 mA | |||
| Netzfrequenz | 50Hz / 60Hz | |||
| Leistungsaufnahme max. | 2 W | |||
| Einschalt-Hochlaufzeit | <250 ms | |||
| Ausgang: DA+, DA- | ||||
| Art des Ausgangs | DALI | |||
| Kennzeichnung Klemmen | DA-, DA+ | |||
| Ausgangsspannungsbereich | 12 VDC ... 20,5 VDC | |||
| Garantierter DALI Ausgangsstrom | 70 mA | |||
| Max. DALI Ausgangsstrom | 80 mA | |||
| Leerlauffest | Ja | |||
| Kurzschlussfest | Ja | |||
| Allgemeine Daten: | ||||
| Abmessungen (LxBxH) | 70mm x 70mm x 60mm | |||
Weitere Informationen entnehmen Sie bitte dem Datenblatt im Download-Tab.
| ·Bauform/Montage: | Doseneinbau |
|---|---|
| ·Dimmbarkeit/Steuerung: | DALI, DALI DT8 |
| ·Farbtemperatur/Lichtfarbe: | RGB/3Kanäle, RGBW/4Kanäle, Tuneable White |
| ·Verwendung/IP-Code: | IP20 - IP44 (indoor) |
