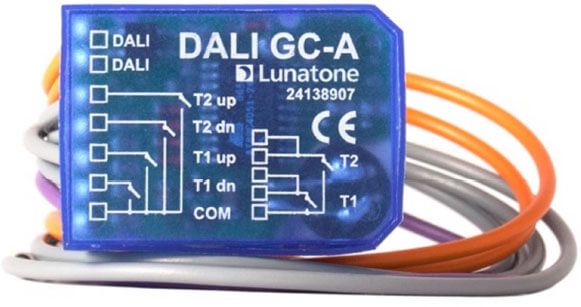

DALI GC/GC-A Gruppenkontrollmodul

DALI GC/GC-A Gruppenkontrollmodul

Modul zum Ansteuern zweier vordefinierter DALI-Gruppen mit konventionellen Lichttastern

Die DALI GC und GC-A sind Steuergeräte zum Ansteuern von 2 DALI Gruppen. Lichtschalter oder Taster können mit Hilfe dieses kompakten Moduls Dimm- und Schaltbefehle an zwei DALI Gruppen senden.

Ein Drehschalter am Gehäuse des DALI GC/GC-A bietet die Möglichkeit die gewünschte DALI- bzw. Leuchtengruppe vorzuwählen. Die Module werden in die Unterputzdosen hinter den Lichtschaltern eingelegt und direkt über den DALI-Bus versorgt.


Produkteigenschaften

• Das DALI GC bietet im Gegensatz zum DALI GC-A die Möglichkeit Leuchten zu Adressieren und zu Gruppen hinzuzufügen bzw. von diesen zu entfernen
• Kompaktes Steuermodul zum Generieren von Schalt- und Dimm-befehlen für zwei DALI-Gruppen
• Die Auswahl der anzusprechenden DALI-Gruppen erfolgt mithilfe eines Drehschalters am Modulgehäuse
• Die Eingänge können mit Standard-tastern beschalten werden
• Es können mehrere Module in einem DALI-Kreis installiert werden
• Das Modul kann in einer Unterputzdose direkt hinter dem Lichttaster eingelegt werden
• Die Versorgung des Moduls erfolgt direkt über die DALI-Leitung und muss nicht ans Netz angeschlossen werden

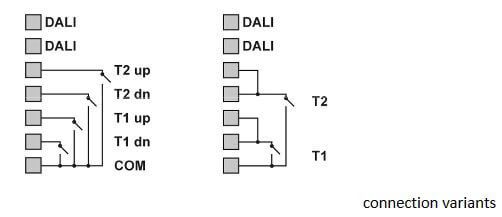

• Die Taster werden direkt am Modul angeschlossen (potentialfreie Schließkontakte)

Technische Daten:

• Versorgung: aus DALI- Bus
• Stromaufnahme: 6 mA
• Eingänge: 2 Taster 1fach/2fach
• Ausgang: DALI (broadcast)
• Gruppen: 2 aus 16 (broadcast)
• Gruppenauswahl: Drehschalter
• Temperatur: 0 °C - 50 °C
• Schutzart: IP20

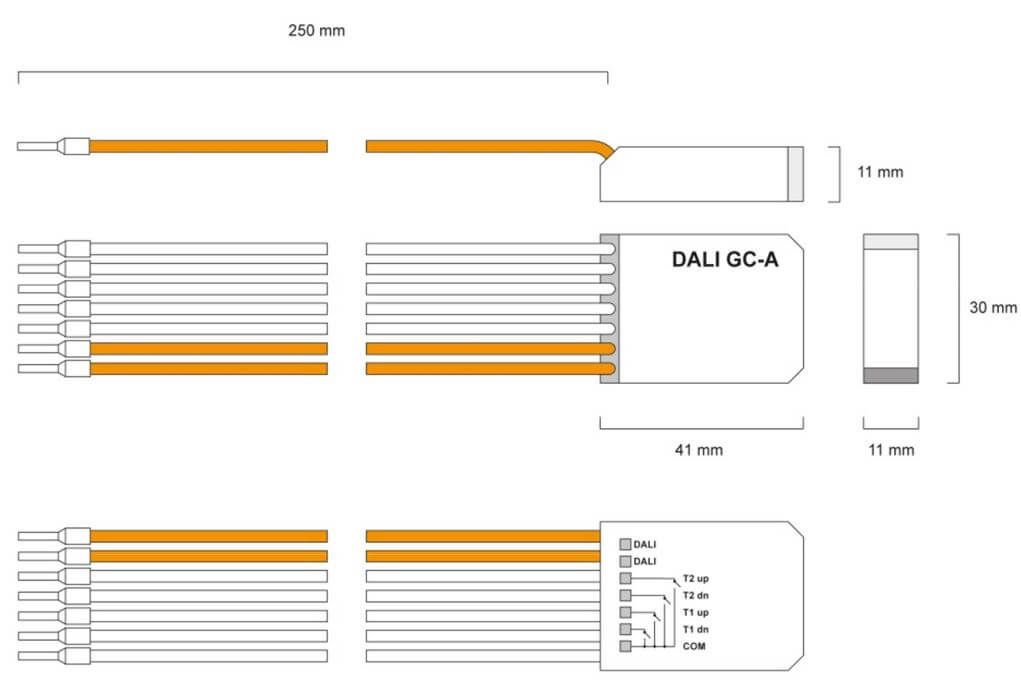

• Anschlussdrähte: 0.75 mm²
• Anschlusslänge: 250 mm
