DALI-2 Bediengerät mit 7 Zoll Display

Variante

804,09 €*

Nettopreis: 675,71 €

Preise inkl. MwSt. zzgl. Versandkosten

Lieferzeit ca. 1-3 Wochen*

Produktnummer: 86456840-0-W

Hersteller: Lunatone Industrielle Elektronik GmbH

Hersteller-Nr.: 86456840-W

Mindestabnahme: 1

Unsere Vorteile

Kauf und Beratung beim LED-Experten
Profi-Produkte aus über 15 Jahre Erfahrung
LED-Technik ist unsere Leidenschaft
Kostenloser Versand ab 150€ Bestellwert (DE)

Produktinformationen "DALI-2 Bediengerät mit 7 Zoll Display"

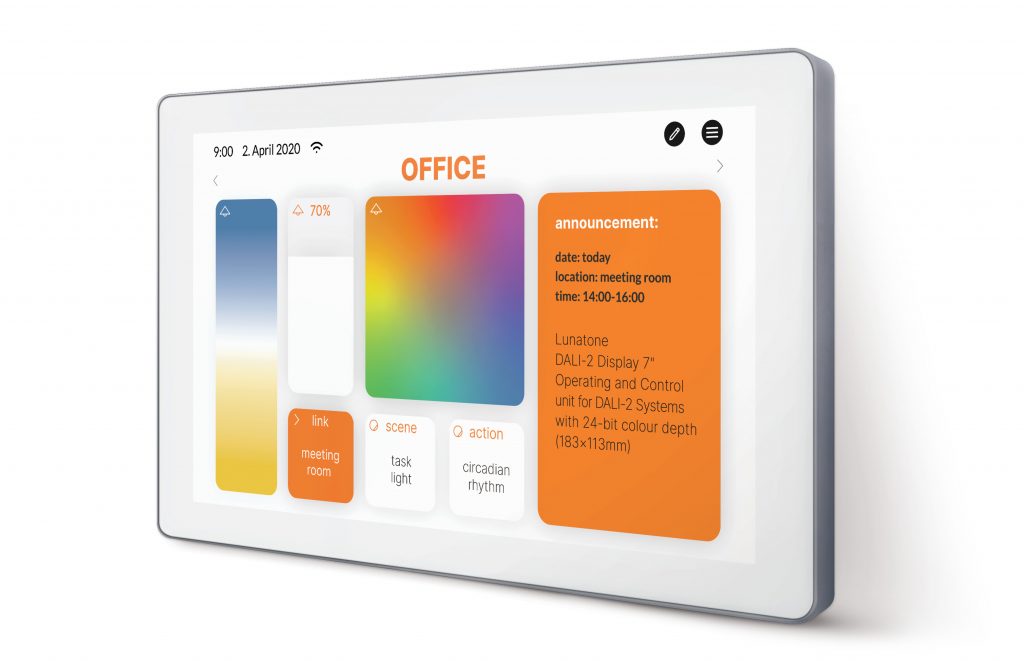

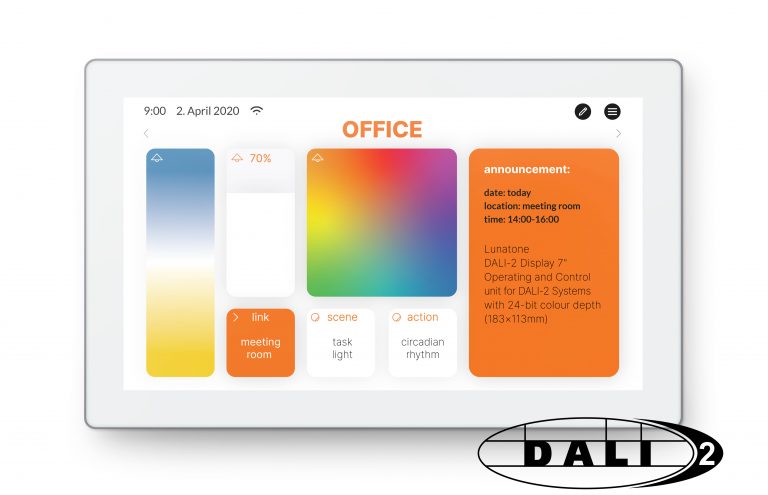

DALI-2 Bediengerät 86456840

Das kapazitive 7 Zoll Display mit 24 bit Farbtiefe ermöglicht die Inbetriebnahme (Plus), als auch die Steuerung und Bedienung eines DALI Systems.
Die Anzeige kann über zahlreiche Widgets individuell gestaltet werden. Zur Verfügung stehen zum Beispiel Dimmen und Schalten von Gruppen und Einzeladressen, RGB Farblichtmanagement, Farbtemperatursteuerung.

Als Schnittstellen stehen DALI, USBmini und WLAN zur Verfügung.

Ebenso möglich ist die Messung von:

Temperatur
Feuchtigkeit
Luftdruck
Luftqualität

durch integrierte Sensoren möglich.

Das DALI-2 Bediengerät wird für die Inbetriebnahme (Version Display 7“ plus) und Steuerung von DALI Anlagen eingesetzt.
Zur Steuerung von Betriebsgeräten der Beleuchtungstechnik wird das digitale Protokoll DALI verwendet, Norm IEC62386.
Über das Display Interface können alle Leuchten, Gruppen, und Einzelleuchten gesteuert und Szenen aufgerufen werden.

Die Bedienoberfläche kann individuell gestaltet werden, sowohl Hintergrundbilder, Farben sowie die Funktion, Position und
Größe der Schaltflächen.

Die Version Display 7 Zoll Plus erlaubt zusätzlich folgende Funktionen:

Adressieren und Inbetriebnahme eines DALI Systems
circadiane Tageslichtverläufe (Human Centric Lighting) – coming soon
wochentaggesteuerte Abläufe (Schedules) – coming soon
Sequenzen – coming soon
Automatisierung – coming soon
Jalousiesteuerung – coming soon
Version für Notlichtüberwachung – coming soon

Bei der Standardversion ist dies über DALI-USB-Schnittstelle und der Software DALI-Cockpit unabhängig möglich.

Spezifikationen DALI-2 Bediengerät 7 Zoll

Technische Daten
Umgebungstemperatur	-10°C bis +50°C
Schutzklasse	IP20
Anschlussdrähte Querschnitt	max. 1.5mm²
Montage	an Installationsdose

Funktion
Gerätetyp	Bediengerät
Multimasterfähig	Ja
Schnittstellen	DALI

Elektrische Daten
Versorgungsspannung Display	24-56V DC
Energiebedarf Display	3,5W
Auflösung Display	1024 x 600 px
Farben Display	24 Bit

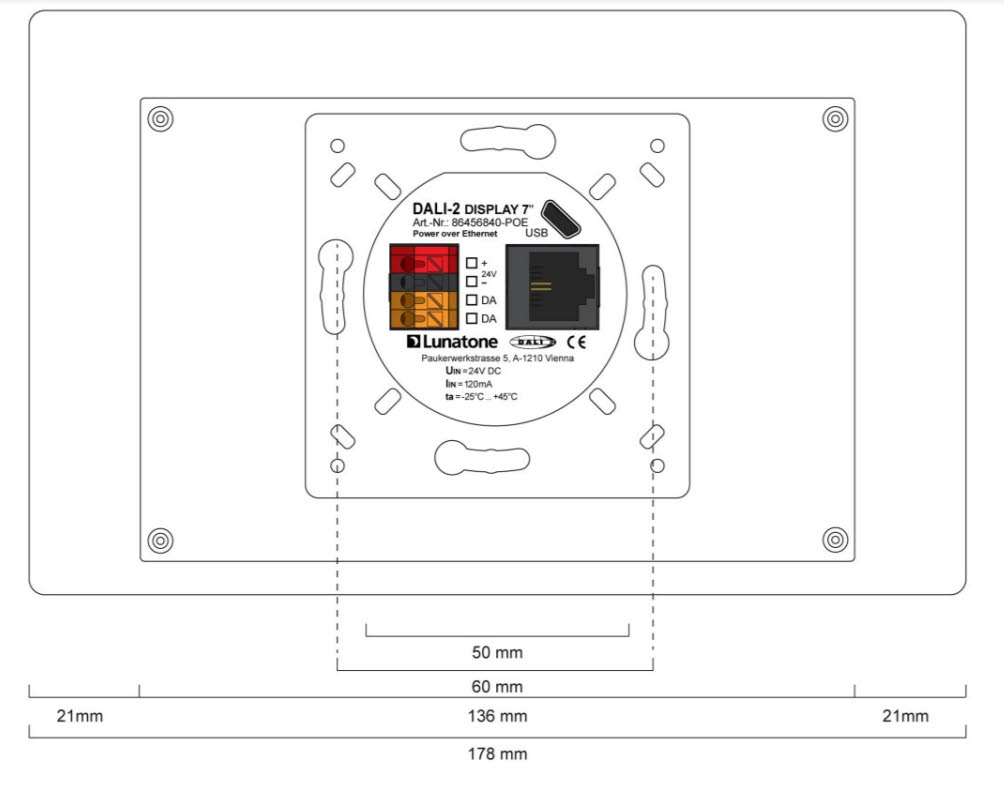

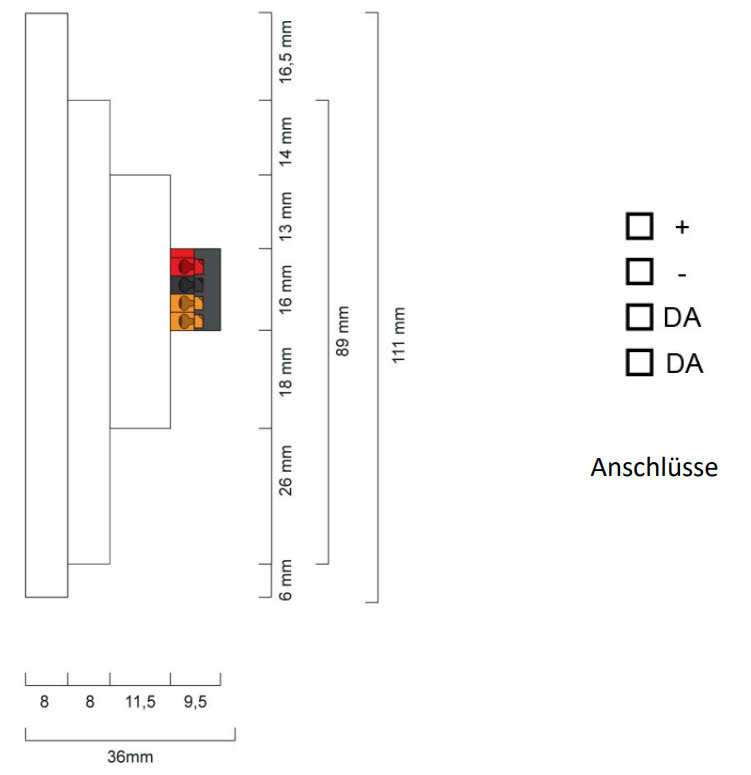

Gehäuse und Abmessungen
Länge	178mm
Breite	8mm
Höhe	111mm

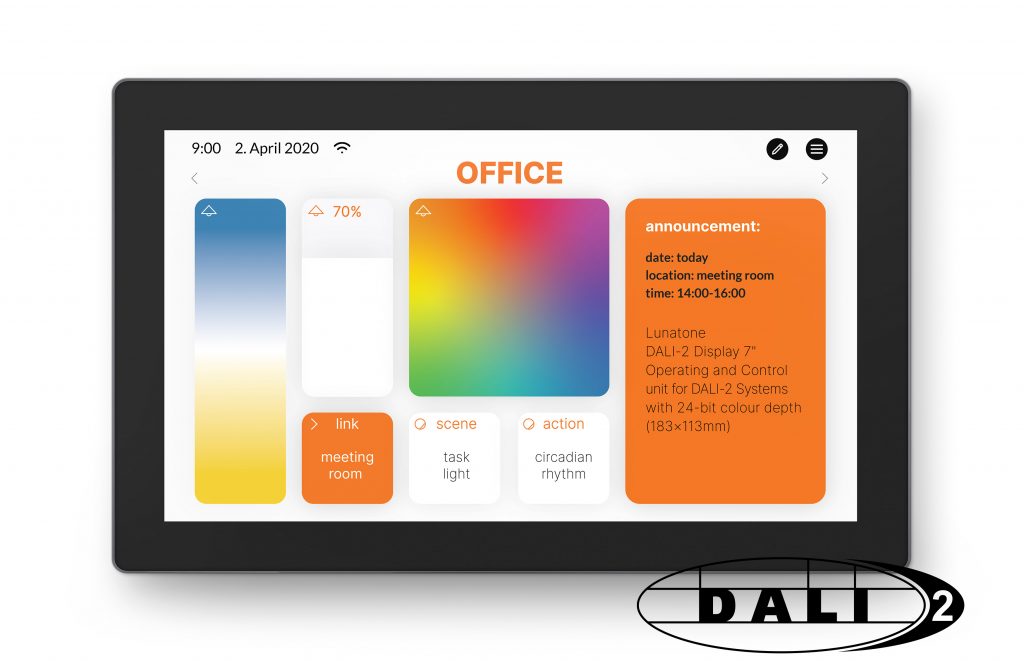

Farbe	weiß (schwarz und Sonderfarben auf Anfrage)
Farbe Gehäuse	metallgrau

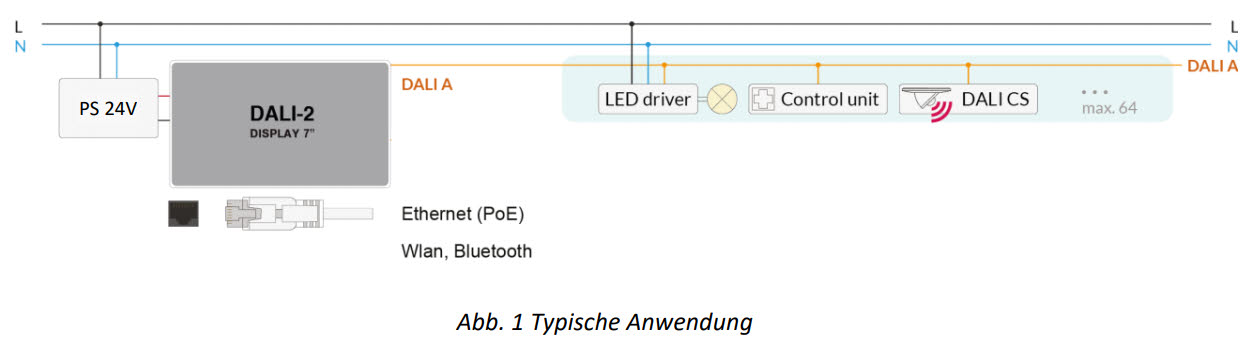

Installation des Dali Display 86456840:

Das DALI-2 Display wird direkt am DALI Bus angeschlossen. Eine DALI Busspannungsversorgung wird vorausgesetzt.

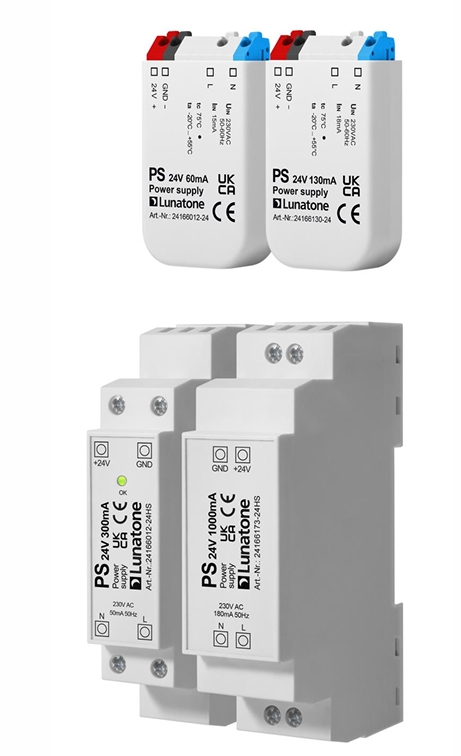

Das Gerät benötigt eine zusätzliche 24V Versorgung, die an den dafür vorgesehenen Klemmen angeschlossen wird.
Der Anschluss an die DALI-Klemmen kann ohne Beachtung der Polarität erfolgen. Der Buseingang ist gegen Überspannungen (Netzspannung) geschützt.
Die Verdrahtung soll als feste Installation in trockener und sauberer Umgebung erfolgen.
Die Montage darf nur im spannungsfreien Zustand der Anlage und durch qualifiziertes Fachpersonal durchgeführt werden.
Nationale Vorschriften für die Errichtung elektrischer Anlagen sind zu beachten.
Die DALI-Leitungen können mit Standard Niederspannungsinstallationsmaterial ausgeführt werden. Es sind keine Spezialkabel erforderlich.
Je Klemme darf nur 1 Leiter angeschlossen werden. Bei Verwendung von Doppeladerendhülsen ist das Anschlussvermögen der Klemme zu beachten.

Ausführliche Beschreibung entnehmen Sie bitte dem Datenblatt.

Datenblätter & weiterführende Infos zum Produkt

Datenblatt 7 Zoll Display

86456840-W | 86456840-P-W | 86456840-W |86456840-P-B
