Produktinformationen "DALI-2 4Ch PD Phasendimmer Modul"
Der DALI-2 4Ch PD ist ein 4 Kanal Phasendimmer für 4x 10W, geeignet zum Dimmen von 230V Leuchtmittel über DALI (DT4)
Der DALI-2 4Ch PD ermöglicht es Ihnen, 230V Leuchtmittel in ein DALI-System zu integrieren und bietet eine Vielzahl von Funktionen für eine individuelle Steuerung Ihres Beleuchtungssystems. Mit einer Leistung von 4x10W pro Kanal ist dieser Phasendimmer ausgestattet um 230V LED-Retrofit-Leuchtmittel über DALI (DT4) problemlos zu dimmen und die Atmosphäre nach Ihren Wünschen gestalten.
Das Hutschienen-Gehäuse ist für die Montage im Schaltschrank geeignet. Die Konfiguration des DALI-2 4Ch PD mit der software DALICockpit oder einer Lunatone DALI Schnittstelle einfach möglich. Darüber hinaus bietet er eine zusätzliche Betriebsart als Schalter, die DT7-konform ist, für noch mehr Flexibilität in der Steuerung.
- 4 Kanal Phasendimmer geeignet für 4x 10W Lasten
- geeignet zum Dimmen von 230V LEDRetrofit-Leuchtmittel über DALI (Device Type 4)
- Umwandlung des DALI Dimmlevels in eine Spannung, Phasenanschnitt konfigurierbar Phasenabschnitt konfigurierbar
- Der minimale Dimmlevel (MIN LEVEL) ist über DALI einstellbar
- Zusätzliche Betriebsart als Schalter (DT7 konform)
- Das Modul repräsentiert vier Teilnehmer am Bus und ist entsprechend adressierbar
- Einfache Konfiguration über eine LUNATONE DALI Schnittstelle und DALICockpit Softwaretool.(mögliche Schnittstellengeräte: (DALI-2 USB; DALI USB, DALI-2 WLAN, DALI-2 Display, DALI-2 IoT, DALI 4Net, DALI SCI RS232)
- maximaler Ausgangsstrom je Kanal 60mA]
Spezifikation, Kenndaten zu 86451975-HS
| Technische Daten | |
| Betriebstemperatur | -10°C bis +45°C |
| Schutzart Gehäuse / Klemmen | IP40 / IP20 |
| Montage | Hutschiene |
| Elektrische Daten | |
| Eingangsspannungsbereich | 9,5V … 22,5V |
| max. Stromaufnahme DALI | 4mA |
| Eingang Netzspannung | L, N |
| Eingang DALI-Steuereingang | DA, DA |
| Anzahl DALI-Adressen | 4 |

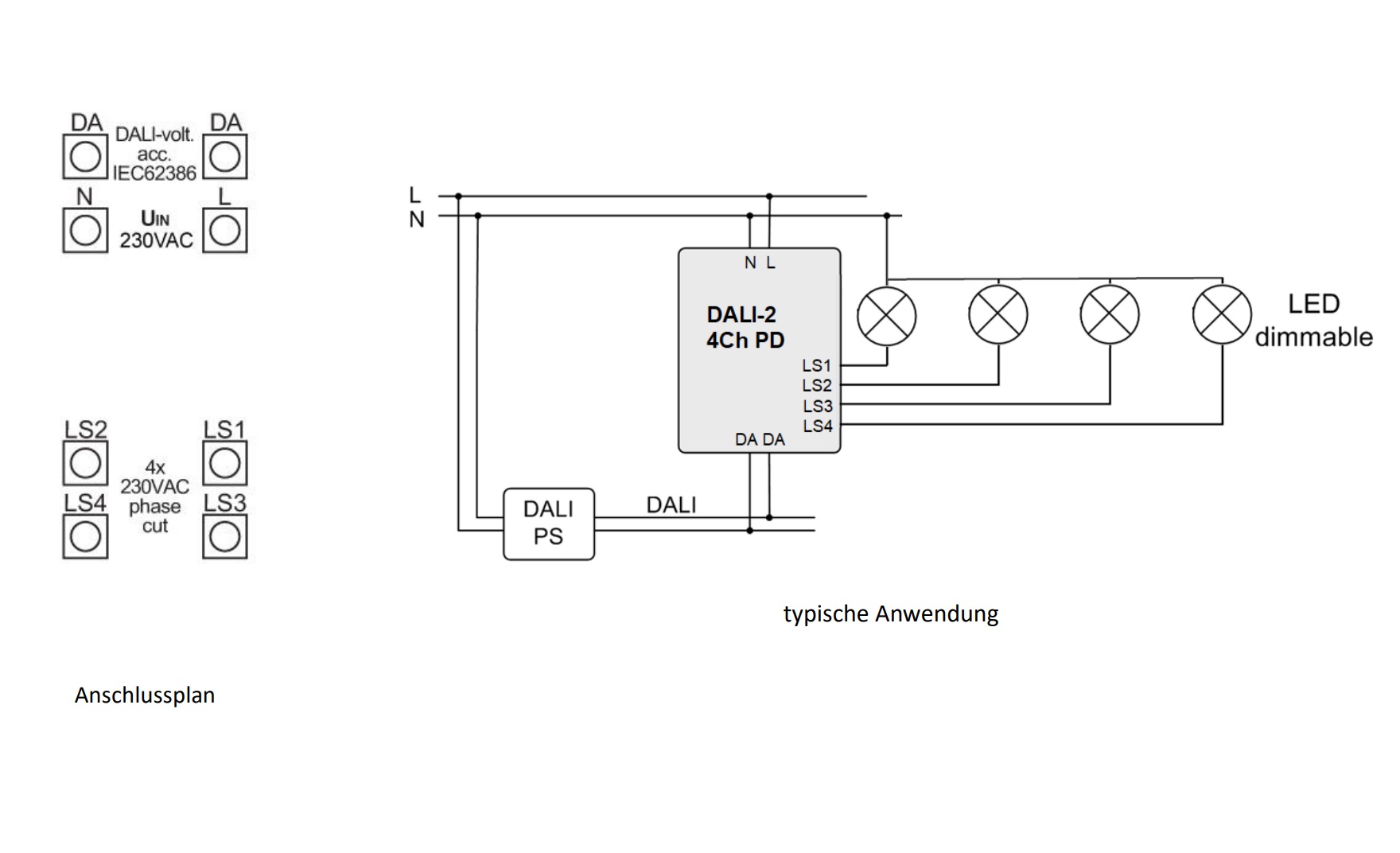

| Ausgang Schaltausgang Netzspannung | LS1, LS2, LS3, LS4, N |
| Ausgangsspannung | 0 bis 230V AC |
| Funktion | |
| Gerätetyp | 4-Kanal Phasendimmer mit DALI Steuereingang (DT4) |
| Gehäuse und Abmessungen | |

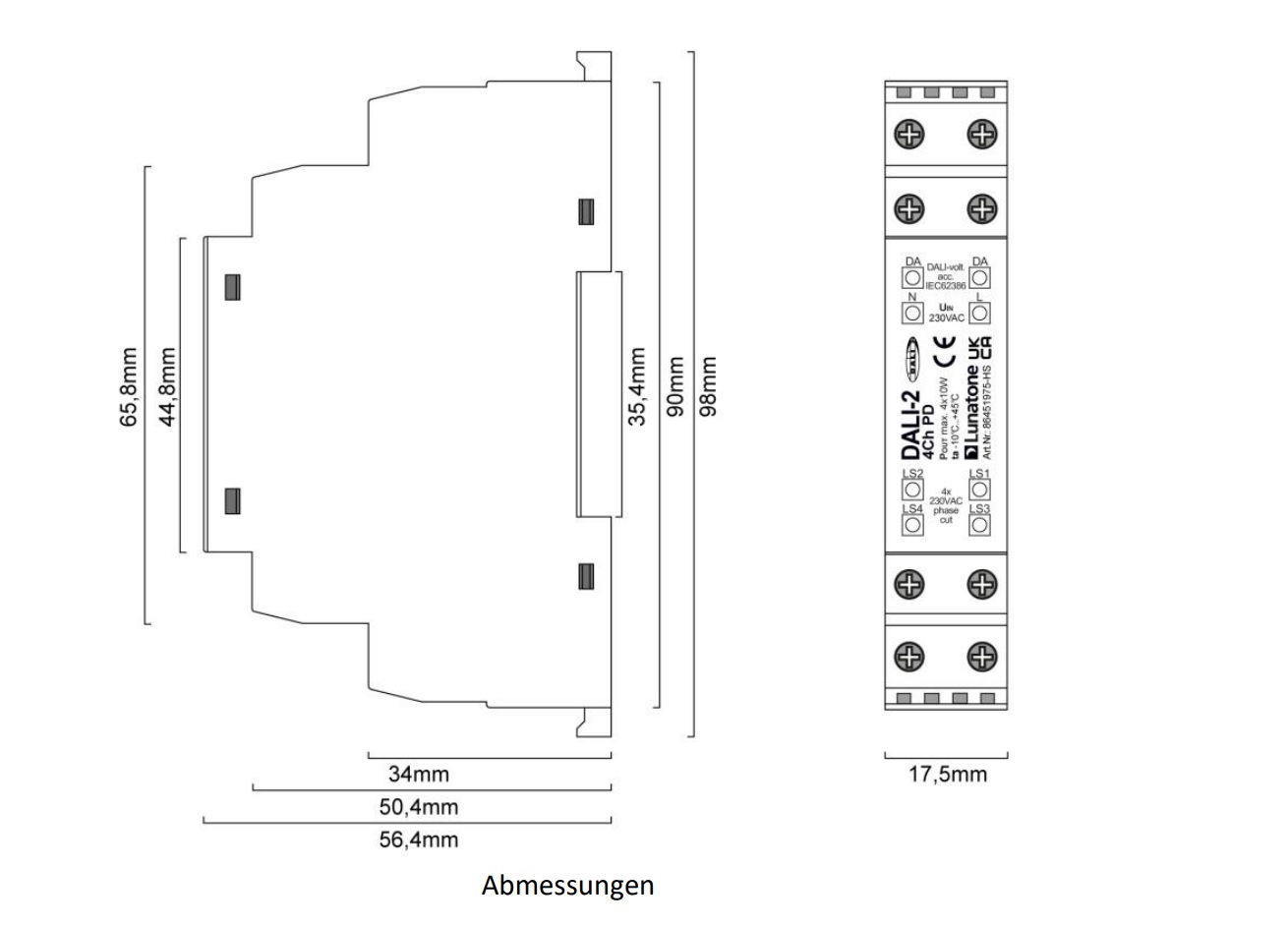

| Abmessungen (L x B x H) | 98mm x 17,5mm x 56mm |
| Farbe | Grau |
Weitere Informationen entnehmen Sie bitte dem Datenblatt im Download-Tab.
| ·Bauform/Montage: | Hutschiene |
|---|---|
| ·Dimmbarkeit/Steuerung: | DALI, DALI2, Phasenab/-anschnitt |
| ·Verwendung/IP-Code: | IP20 - IP44 (indoor) |
